Блоки представляют собой микроконтроллеры, которые могут
легко адаптироваться для выполнения любой задачи в режиме реального времени. Не
изменяя электрической схемы и конструкции устройства, изменив лишь управляющую программу,
можно получить новый алгоритм управления технологическим процессом. Разработана
целая гамма управляющих программ для различных типов горелок и котлов. Если ни одна
из программ не удовлетворяет требованиям Заказчика, то за дополнительную оплату
может быть разработана индивидуальная управляющая программа.
Блоки, предназначенные для управления процессами розжига
и регулирования теплопроизводительности газовых или жидкостных горелок, обеспечивают
управление объектом в полном соответствии с нормативными требованиями в объемах,
необходимых для наиболее эффективной и безопасной эксплуатации оборудования. Обеспечиваются
автоматический розжиг, автоматическое регулирование (по П или ПИ закону) с поддержанием
необходимых соотношений (в том числе регулирование соотношения "газ-воздух"
по положению или по давлению), контроль параметров с аварийным отключением в случае
отклонений параметров за установленные пределы.
В блоках приняты специальные меры, обеспечивающие высокую
помехозащищенность функционирования в условиях индустриальных помех.
Блоки позволяют осуществлять самоконтроль исправности
(режим "ТЕСТ"), а также изменять временные, температурные уставки, производить
инвертирование входов и др. (режим "МОНИТОР").
*
Блоки могут выполнять следующие сервисные функции:
- некоммерческий
расчет расхода газа, воды (при наличии в системе счетчиков газа, воды с измерительной
частью при этом счетчики могут быть дискретными, аналоговыми 0-5 мА или
4-20 мА(линейными), аналоговыми 0-5 мА или 4-20 мА (с извекателем корня) -
м3 и м3/ч
- расчет теплопроизводительности
- Гкал и Гкал/ч
- удельный расход
газа - м3/Гкал
- расчет к.п.д.
котла;
- ведение журнала
аварий: запоминание аварийной ситуации с записью даты и времени;
- поддержание
мощности котла в зависимости от дней недели и времени суток;
- поддержание
Т воды в системе в зависимости от Т наружного воздуха (районный сетевой график).
По отдельному заказу может встраиваться "сетевая"
плата для связи блоков с диспетчерским пунктом. Связь может осуществляться на небольшие
(до 1 км) расстояния напрямую по двухпроводной линии (RS485). Связь на большие расстояния
осуществляется через модемы и телефонную линию. При этом на компьютер диспетчерского
пункта с периодичностью устанавливаемой диспетчером передается информация о состоянии
объекта, температур, давлений, расходов и т.д. При наличии аварийной ситуации на
объекте, блоки передают информацию о наличии аварии, наименование аварии, на каком
блоке произошла авария.
Уже имеются работающие локальные сети, обеспечивающие как
контроль состояния с диспетчерского пункта, так и непосредственное управление объектами.
Возможна также разработка локальной сети индивидуальной конфигурации за отдельную
оплату.
За отдельную оплату блоки комплектуются фотодатчиками
(ФДА) и пультом контроля работоспособности (ПКР).
 Блоки выпускаются в четырех типоисполненях:
- без силовой
части (БАУ-ТП-1)
- с силовой
частью (БАУ-ТП-1-1)
- с силовой
частью и встроенным звонком (БАУ-ТП-1-2)
- с силовой
частью в увеличенном корпусе и встроенным звонком (БАУ-ТП-1-3)
Силовая часть конструктивно выполнена в виде отдельного
блока, механически связанного с блоком управления. В силовой части расположены:
автоматический выключатель, электромагнитный пускатель (1 или 2), тепловое реле
(1 или 2).
В комплект поставки входят разъемы для подключения.
Фирма изготовитель осуществляет гарантийный и послегарантийный
ремонт выпускаемой продукции.

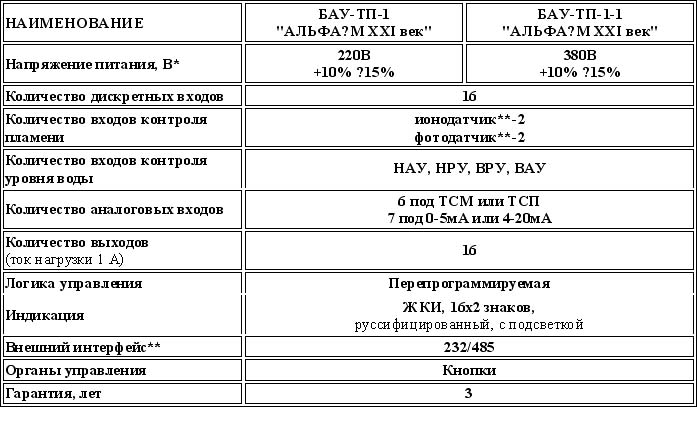

* - по отдельному заказу может быть расширен диапазон по напряжению питания от
100 В до 265 В (нестабильные "сети" с высоким уровнем индустриальных помех)
путем применения импульсного источника питания.
** - наличие оговаривается при заказе.
