Настоящая инструкция служит для ознакомления работников (наладчиков) пуско-наладочных и обслуживающих организаций с работой блока управления БАУ-ТП-1(БИ) « АЛЬФА-БИ » (в дальнейшем «блок»).

Работа с блоком приводится на примере программы ДКВР-20.

Помимо основного своего назначения (ведение технологического процесса) блок имеет дополнительные сервисные функции, которые облегчают работу наладочному и оперативному персоналу. Следует иметь в виду, что доступ в систему возможен только по паролю. Пароль можно изменять, т.е. можно вводить новый. Единственное требование - пароль должен быть доступен только наладочному персоналу.

Для изменения или ввода нового пароля необходимо выполнить следующие действия:

Включить тумблер СЕТЬ. На дисплее появится надпись «Начало работы». Нажать последовательно клавиши - ВВОД, МЕНЬШЕ, БОЛЬШЕ, СБРОС ИНДИКАЦИИ, ПУСК, СТОП, СБРОС ЗВОНКА, ВЫБОР ИНДИКАЦИИ. При нажатии кнопок в нижней строке появляются значки «+». На дисплее в нижней строке появиться надпись «>ТЕСТ   МОНИТОР». При помощи кнопки БОЛЬШЕ  нужно установить значок > перед надписью МОНИТОР. Нажать кнопку СТОП. В верхней строке появиться надпись «УСТАВКИ». Надписи в нижней строке можно изменять при помощи кнопки ВЫБОР ИНДИКАЦИИ. При помощи этой кнопки установить в нижней строке надпись «Код доступа». Нажать кнопку СТОП. В верхней строке появится надпись «Код доступа», а в нижней цифра «0000». Теперь необходимо представить клавиатуру блока, таким образом, где все кнопки имеют свой номер.

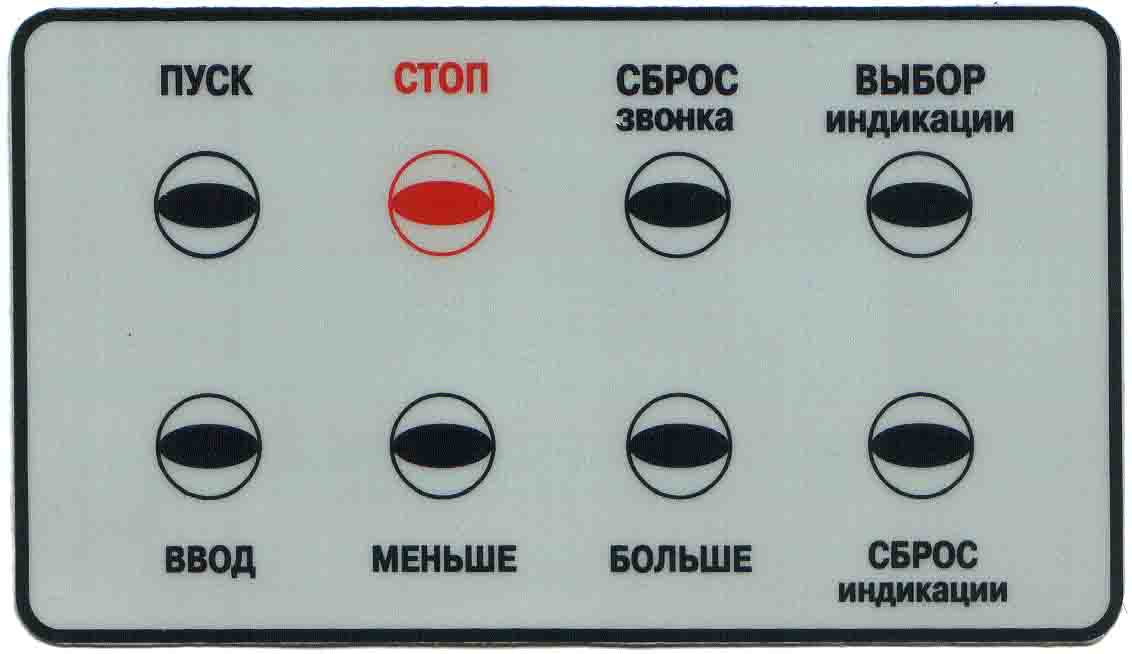

3  2  1  0   т.е. кнопка ПУСК имеет №3,

7  6  5  4  кнопка ВВОД имеет №7 и так далее.

Для установки кода доступа (пароля) необходимо выбрать для себя ту комбинацию, которой вы будете пользоваться. Например, вы хотите входить в систему при нажатии следующей комбинации кнопок: ВВОД, СТОП, БОЛЬШЕ, ВЫБОР ИНДИКАЦИИ. В номерном выражении эта комбинация записывается как 7250. Для ввода кода доступа необходимо при помощи кнопки БОЛЬШЕ установить вместо цифры «0000», цифру 0527 (обратную, выбранной ранее). Произвести запись кода находясь в этом же окне, нажав кнопку СБРОС ЗВОНКА, и не отпуская ее нажать кнопку ПУСК.  Нажать три раза кнопку ПУСК. Блок перейдет в исходное состояние. Нажать кнопку СТОП. На дисплее появится надпись «Выключить питание». Тумблером СЕТЬ произвести отключение блока от сети. Через 20 - 30 секунд произвести включение блока в сеть. При появлении на дисплее надписи «Начало работы» произвести набор ранее выбранного кода доступа в систему. Нажимаем последовательно кнопки ВВОД, СТОП, БОЛЬШЕ, ВЫБОР ИНДИКАЦИИ. При каждом нажатии в нижней строке появляется знак «+». После нажатия четвертой кнопки на дисплее появится надпись в нижней строке «>ТЕСТ   МОНИТОР». Это означает, что вы правильно ввели код доступа в систему. Нажать клавишу ПУСК. Блок войдет в режим работы и установится в исходное состояние. На дисплее отображается надпись - "Исходное: 00" - верхняя строка, "ДКВР-20 [A]" - нижняя строка, A - текущий сетевой адрес.

ОБЩИЕ ПОЛОЖЕНИЯ

Для контроля работоспособности блока и связанных с ним через жгуты исполнительных механизмов и датчиков существует режим ТЕСТ. Для изменения переменных значений уставок, режимов работы, изменения алгоритма (в пределах программы), выбора датчиков и т.д. существует режим МОНИТОР. Оба этих режима призваны облегчить работу наладочному персоналу в части удобства обслуживания при пусконаладочных работах, а работникам обслуживающего персонала производить диагностику оборудования в процессе эксплуатации. Установку или изменение числовых значений во всех режимах работы можно производить при помощи кнопок БОЛЬШЕ или МЕНЬШЕ (младший разряд)  и  ВВОД+БОЛЬШЕ или ВВОД+МЕНЬШЕ (старший разряд).

Для входа в систему необходимо ввести пароль. Ввод пароля можно осуществить после каждой подачи питания на блок. При подаче питания на блок в верхней строке кратковременно появляется надпись «Начало работы». Набрать клавишами комбинацию пароля. При нажатии клавиш в нижней строке появляются знаки "+". Если пароль введен неправильно, на дисплее появится надпись «Исходное:00». Повторить ввод пароля.

После набора четвертой цифры пароля на дисплее будет отображена в нижней строке надпись «>ТЕСТ МОНИТОР». При помощи кнопки МЕНЬШЕ можно выбрать один из предлагаемых режимов, т.е. установив значок «>» рядом с надписью «ТЕСТ» или «МОНИТОР». Нажать кнопку СТОП. Вы вошли в один из режимов.

                                  Р Е Ж И М   Т Е С Т

  В верхней строке надпись «ТЕСТ», в нижней строке «Входы цифровые» (входы общего назначения).

  При помощи кнопки ВЫБОР ИНДИКАЦИИ путем перебора можно выбрать один из следующих разделов:

·        Входы цифровые     - проверка дискретных входов

·        Датчики темп-ры     - проверка датчиков температуры

·        Быстрые АЦП          - проверка аналоговых входов

·        Выходы                     - проверка выходов

Выбрав интересующий Вас раздел для проверки, нажимаем кнопку СТОП. Как работать при проверке каждого раздела - описано ниже.

Проверка цифровых входов.

При помощи кнопки ВЫБОР ИНДИКАЦИИ устанавливаем в нижней строке надпись «Входы цифровые». Нажать кнопку СТОП. В верхней строке появится название проверяемого входа, в нижней строке - «Замкнут» или «Разомкнут». Изменяя состояние проверяемого датчика (имитируя при помощи пульта проверки или, если блок подключен к управляемой системе, изменяя состояние данного входа), мы увидим, что и надпись в нижней строке будет изменяться. При помощи кнопки ВЫБОР ИНДИКАЦИИ можно выбрать и проверить любой задействованный в программе вход. Если какой либо из входов не задействован в данной программе, то его название будет - «Вход 03» (число обозначает номер входа). После проверки нажать кнопку ПУСК – блок перейдет в предыдущее состояние.

Проверка температурных датчиков.

При помощи кнопки ВЫБОР ИНДИКАЦИИ устанавливаем в нижней строке надпись «Датчики темп-ры». Нажать кнопку СТОП. В верхней строке появится название проверяемого входа, в нижней строке численное значение сигнала в данный момент (в относительных единицах). Изменяя температуру на аварийном термометре сопротивления (ТСМ или ТСП) или изменяя сопротивление на имитаторе, мы увидим, что происходит изменение значения в нижней строке. Это говорит о том, что канал измерения температуры работает. При помощи кнопки ВЫБОР ИНДИКАЦИИ можно выбрать и проверить любой задействованный в программе вход. Если какой либо из входов не задействован в данной программе, то его название будет - «Вход 03» (число обозначает номер входа). После проверки нажать кнопку ПУСК – блок перейдет в предыдущее состояние.

Проверка аналоговых входов

При помощи кнопки ВЫБОР ИНДИКАЦИИ устанавливаем в нижней строке надпись «Быстрые АЦП». Нажать кнопку СТОП. В верхней строке появится название аналогового входа, в нижней строке численное значение сигнала в данный момент (в относительных единицах). Изменяя уровень сигнала на аналоговом входе, мы увидим, что происходит изменение значения в нижней строке. Это говорит о том, что канал аналогового входа работает. При помощи кнопки ВЫБОР ИНДИКАЦИИ можно выбрать и проверить любой задействованный в программе вход. Если какой либо из входов не задействован в данной программе, то его название будет - «Вход 03» (число обозначает номер входа). После проверки нажать кнопку ПУСК – блок перейдет в предыдущее состояние.

Проверка выходов.

При помощи кнопки ВЫБОР ИНДИКАЦИИ устанавливаем в нижней строке надпись «Выходы». Нажать кнопку СТОП. В верхней строке появится название выхода. В нижней строке надпись - «Выключен». Нажать кнопку БОЛЬШЕ. Произойдет реальное включение именованного исполнительного устройства, а в нижней строке надпись «Выключен» изменится на надпись «Включен». Для отключения данного выхода необходимо нажать кнопку МЕНЬШЕ. Произойдет отключение исполнительного устройства, а надпись в нижней строке изменится и станет «Выключен». При помощи кнопки ВЫБОР ИНДИКАЦИИ можно выбрать и проверить любой задействованный в программе выход. Если какой либо из выходов не задействован в данной программе, то его название будет - «Выход 03» (число обозначает номер выхода). После проверки нажать кнопку ПУСК – блок перейдет в предыдущее состояние.

Для выхода из режима ТЕСТ необходимо нажать кнопку ПУСК. Для перехода в исходное состояние нажать кнопку ПУСК.

                                РЕЖИМ  МОНИТОР

В этом режиме производится установка переменных параметров. Следует иметь в виду, что, произведя какое-либо изменение, необходимо произвести запись этих изменений. Запись производится перед выходом из программы МОНИТОР (окно, в котором в верхней строке -  надпись "УСТАВКИ") следующим образом: нажать кнопку СБРОС ЗВОНКА и, удерживая ее в нажатом состоянии, нажать кнопку ПУСК. Если изменения производились в нескольких разделах, то запись производится один раз перед выходом из режима МОНИТОР, а не каждый раз при переходе из раздела. Существует также функция записи переменных значений из ПЗУ. Для записи значений из ПЗУ необходимо, находясь в окне "Уставки", нажать кнопку ВВОД и, удерживая ее в нажатом состоянии, нажать кнопку СБРОС ЗВОНКА. Затем произвести запись, как было указано выше. Эта функция используется, как правило, разработчиками для своих прикладных целей.

Установить значок «>» рядом с надписью «МОНИТОР». Нажать кнопку СТОП. Блок перешел в режим установок. В верхней строке надпись «УСТАВКИ», в нижней строке - «Инверсии входов». При помощи кнопки ВЫБОР ИНДИКАЦИИ путем перебора можно выбрать один из следующих разделов:

·        Инверсии входов  - установка состояния входных датчиков

·        Демпфирования    - установка времен демпфирования

·        Флагов                   - установка режимов работы

·        Временные            - установка времен по диаграмме

·        Тип датчиков ТС  - выбор типа термосопротивления

·        Давления               - установка данных по давлениям газа, воздуха, пара, разрежения.

·        Уровней воды            - установка данных по уровням воды

·        Работа заслонок    - установка данных, управляющих движением заслонок

·        Газ-Воздух   -  установка точек кривой соотношения ГАЗ-ВОЗДУХ

·        Мазут-Воздух        -  установка точек кривой соотношения МАЗУТ-ВОЗДУХ

·        Часов                     - корректировка даты и времени

·        Статистика            - установка счетчиков газ и пара, времени измерения

·        ПИ-рег.Р пара : г      - установка коэффициентов ПИ-регулятора давления пара для случая газа.

·        ПИ-рег.Р пара : м     - установка коэффициентов ПИ-регулятора давления пара для случая мазута.

·        ПИ-рег. уровня       - установка коэффициентов ПИ-регулятора уровня воды в барабане.

·        Сетевые                 - установка сетевого адреса

·        Код доступа          - установка кода доступа (пароля)

Выбрав интересующий Вас раздел для проверки, нажимаем кнопку СТОП. Как работать при проверке каждого раздела описано ниже.

Установка состояния входных датчиков.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Инверсии входов». Нажать кнопку СТОП. В верхней строке появится надпись «ДС не работает». В нижней строке будет надпись «норм. замкнут» или «норм. разомкнут». Последовательно выбирая при помощи кнопки ВЫБОР ИНДИКАЦИИ наименования входных датчиков, состояние которых требуется установить. При помощи кнопок БОЛЬШЕ или МЕНЬШЕ устанавливаем необходимое состояние выбранного входного датчика.

 Установив датчики в необходимое состояние, нажимаем кнопку ПУСК. Блок перейдет в предыдущее состояние. Если больше не требуется в других разделах производить изменения, то необходимо произвести запись. Запись производится, как было указано выше.

Установка времен демпфирования.

В данном разделе производится установка времен демпфирования (задержек на срабатывание) входных дискретных сигналов.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Демпфирования». Нажать кнопку СТОП. В верхней строке появится надпись «Вход 0» или именованный вход. Если вход задействован в программе, он будет иметь свое название. В нижней строке появится надпись «00,0 сек», т.е. в этой строке находятся данные, определяющие время задержки на срабатывание. При помощи кнопки ВЫБОР ИНДИКАЦИИ в окно можно установить те входные датчики, на которых можно изменять время задержки. Датчики, на которых можно изменять время задержки, в нижней строке перед цифровым значением будут иметь обозначение в виде значка «>». Это время можно изменить при помощи кнопок БОЛЬШЕ или МЕНЬШЕ и установить необходимое для данного входа.

В этом же разделе производится установка демпфирования по входам контроля пламени. При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в верхней строке надпись «Пламя зап.1» (в этом окне производится установка задержки на появление «ложного» пламени) и при помощи кнопок БОЛЬШЕ или МЕНЬШЕ произвести установку времен. Следует иметь в виду, что демпфирование устанавливается одинаковым для двух запальников. Также времена демпфирования устанавливаются одинаковыми для всех трех горелок.  Если вы установили задержку по «пламя гор. 1 », например, 2,2 секунды, то и по входу «пламя гор. 2» произойдет установка такой же задержки. Устанавливаем в верхней строке надпись "пламя гор. 1 ¿". В этом окне производится установка задержки по исчезновению пламени. При помощи кнопок БОЛЬШЕ или МЕНЬШЕ можно произвести установку времени задержки. После установки необходимых задержек нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

В этом разделе также устанавливается время демпфирования (усреднения) аналоговых сигналов , измеряемых через быстрые АЦП .
