Котлы Е - ППР

РЕЖИМ  МОНИТОР

В этом режиме производится установка переменных параметров.

Установить значок «>» рядом с надписью «МОНИТОР». Нажать кнопку СТОП. Блок перешел в режим установок. В верхней строке надпись «УСТАВКИ», в нижней строке «Инверсии входов». При помощи кнопки ВЫБОР ИНДИКАЦИИ путем перебора можно выбрать один из следующих разделов:

Инверсии входов         - установка состояния входных датчиков

Демпфирования          - установка времен демпфирования

Флагов                         - установка режимов работы

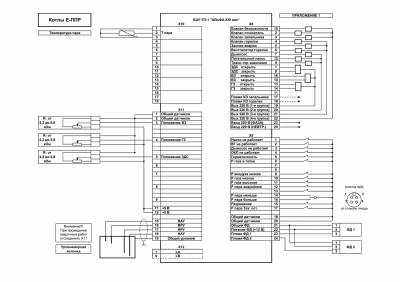

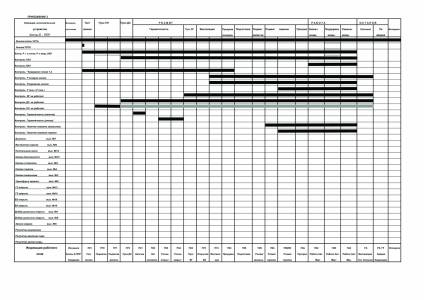

Временные                   - установка времен по диаграмме

Спецпараметры         - установка значений спецпараметров

Тип датчиков ТС       - выбор типа термосопротивления

Часов                            - корректировка даты и времени

Работа ГЗ/ ВЗ/ЗДС             - установка люфтов и ограничений при движении заслонок

Сетевые                       - установка сетевого адреса

Код доступа                - установка кода доступа (пароля)

 *

Выбрав интересующий Вас раздел для проверки, нажимаем кнопку СТОП. Как работать при проверке каждого раздела описано ниже.

Установка состояния входных датчиков.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Инверсии входов». Нажать кнопку СТОП. В верхней строке появится название входа В нижней строке будет надпись «норм. замкнут» или «норм. разомкнут». При помощи кнопки ВЫБОР ИНДИКАЦИИ, устанав­ливаем в окне наименование нужного входного датчика. При помощи кнопок БОЛЬШЕ или МЕНЬШЕ можно установить необходимое состояние данного датчика.

Установив нужные настройки, нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

Установка времен демпфирования.

В данном разделе производится установка времен демпфирования (задержек на срабатывание) входных дискретных сигналов.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Демпфирования». Нажать кнопку СТОП. В верхней строке появится название входа. В нижней строке появится надпись «02,0 сек», т.е. в этой строке находятся данные, определяющие время задержки на срабатывание. При помощи кнопки ВЫБОР ИНДИКАЦИИ в окно можно установить те входные датчики, на которых можно изменять время задержки. Датчики, на которых можно изменять время задержки, в нижней строке перед цифровым значением будут иметь обозначение в виде значка «>». Это время можно изменить при помощи кнопок БОЛЬШЕ или МЕНЬШЕ и установить необходимое для данного входа.

В этом же разделе производится установка демпфирования по входам контроля пламени. При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в верхней строке надпись «Пламя 1» (в этом окне производится установка задержки на появление «ложного» пламени) и при помощи кнопок БОЛЬШЕ или МЕНЬШЕ произвести установку времен. Следует иметь в виду, что демпфирование устанавливается для обоих входов. Если вы установили задержку по «Пламени 1» например 2,0 секунды, то и по входу «Пламя 2» произойдет установка такой же задержки. Устанавливаем в верхней строке надпись "Пламя 1 ¿". В этом окне производится установка задержки по исчезновению пламени. При помощи кнопок БОЛЬШЕ или МЕНЬШЕ можно произвести установку времени задержки.

Установив нужные настройки, нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

Установка режимов работы (флагов).

В данном режиме производится внесение изменений в режим работы по выполнению алгоритма. Этот режим имеет следующие возможности по установке:

Ан. регулятор             - выбор режима работы регулятора

Обход герм-сти          - выбор режима контроля герметичности

Кл. без-ти н.о.            - исполнение кл. безопасности

Запальник выкл.         - выключать запальник после розжига горелки.

Наладка                      - вход в режим настройки таблиц соотношения « газ – воздух ».

Ручной розжиг            - вход в режим ручного розжига при наладке , с отключением всех контролей.

Запрет рег.разр.          - работа без регулятора разрежения.

Чистить ресурс          - очистка счетчика моторесурса.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись "Флагов". Нажать кнопку "СТОП". В общем случае в верхней строке формулируется вопрос, а в нижней устанавливается ответ - ДА/НЕТ. Выбор флага осуществляется при помощи кнопки ВЫБОР ИНДИКАЦИИ. "Да"/"Нет" - выбирается с помощью кнопок БОЛЬШЕ и МЕНЬШЕ.

Выбор режима работы регулятора

В этом разделе производится выбор режима работы регулятора. Если выбрать "Да", то регулятор давления пара будет работать от внешнего термосопротивления (ТСМ, ТСП) и давление пара будет вычисляться из его температуры, если выбрать "Нет" - то от дискретного датчика. Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

Выбор режима контроля герметичности

Устанавливаем при помощи кнопки ВЫБОР ИНДИКАЦИИ в верхней строке надпись "Обход герметичности"». В нижней строке будет надпись «Да» или «Нет». Если «Да», то при работе проверка герметичности осуществляться не будет, если «Нет», то алгоритм будет выполняться с проверкой герметичности. Изменение надписи в нижней строке, осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

Исполнение клапана безопасности

Устанавливаем при помощи кнопки ВЫБОР ИНДИКАЦИИ в верхней строке надпись «Кл. без-ти н.о.». В этом окне можно выбрать исполнение клапана безопасности (нормально открытое или нормально закрытое). В нижней строке надпись «Да» или «Нет». Если «Да», то клапан безопасности нормально открытого исполнения, если «Нет», то нормально закрытого исполнения. Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

         Выключать запальника после розжига горелки.

Устанавливаем при помощи кнопки ВЫБОР ИНДИКАЦИИ в верхней строке надпись "Запальник выкл.". В этом окне производится установка состояния клапана запальника. Если установить состояние «Да», то клапан запальника выключится, после розжига горелки. Если «Нет», то клапан будет работать все время. Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

         Вход в режим настройки таблиц соотношения « газ – воздух » .

Устанавливаем при помощи кнопки ВЫБОР ИНДИКАЦИИ в верхней строке надпись "Наладка". В этом окне производится установка программы. Если «Да», то устанавливается нала­дочная программа. Если «Нет», то устанавливается рабочая программа (для чего служит наладочная программа и как ею пользоваться, будет описано в отдельном разделе). Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

     Вход в режим ручного розжига при наладке , с отключением всех контролей.

Устанавливаем при помощи кнопки ВЫБОР ИНДИКАЦИИ в верхней строке надпись "Ручной розжиг". В этом окне производится установка ручного или автоматического розжига котла. Если «Да», то устанавливается режим ручного розжига. Если «Нет», то устанавливается режим автоматического розжига. Для чего служит  режим ручного розжига и как им пользоваться, будет описано в отдельном разделе. Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

          Работа без регулятора разрежения.

Устанавливаем при помощи кнопки ВЫБОР ИНДИКАЦИИ в верхней строке надпись " Запрет рег.разр.". В этом окне производится  запрет либо разрешение автоматического управления шибером дымососа.  Если «Да», то шибером дымососа блок никак не управляет. Если «Нет», то положение шибера дымососа (ЗДС) привязывается к положению газовой заслонки (ГЗ). Привязка выполняется в наладочной програме. Как она выполняется описано в отдельном разделе. Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

После установки режимов работы нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость произвести запись.

Установка переменных временных величин.

В этом разделе производится установка переменных временных величин, которые заложены в алгоритме управления.

Установка значений спецпараметров.

В данном режиме выполняется установка следующих параметров:

Шаг регулятора           - шаг заслонки ГЗ при работе регулятора.

P пара: зад.,   атм         - задание регулятора Р пара

P пара: люфт, атм        - люфт регулятора Р пара

P пара: тех.ост., атм     - установка люфта для технологического останова

Р пара  высок, атм       - аварийная уставка Р пара

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Спецпараметры». Нажать кнопку СТОП. В верхней строке будет отображаться надпись, характеризующая параметр.

Листание производится при помощи кнопки ВЫБОР ИНДИКАЦИИ. В нижней строке отображается значение параметра. Его можно увеличить или уменьшить при помощи кнопок БОЛЬШЕ или МЕНЬШЕ. После установки нужного значения нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

Выбор типа термометра сопротивления.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись "Тип датчика ТС". Нажать кнопку СТОП. В верхней строке появится надпись, характеризующую, какой параметр измеряет данный вход. В нижней строке необходимо при помощи кнопок БОЛЬШЕ или МЕНЬШЕ выбрать тип используемого по этому входу термометра сопротивления. Выбор производится из четырех разновидностей-ТСМ100, ТСП100, ТСМ50, ТСП50. После выбора типа термометра нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

Работа ГЗ/ ВЗ/ЗДС.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Работа ГЗ/ВЗ/ЗДС». Нажать кнопку СТОП. На индикаторе в верхней строке появится надпись «Люфт ГЗ нижний». В нижней строке - цифра, определяющая величину люфта. При помощи кнопок БОЛЬШЕ или МЕНЬШЕ можно изменить эту величину. Таким же образом листая при помощи кнопки ВЫБОР ИНДИКАЦИИ можно установить величины люфтов " Люфт ГЗ верхний", "Люфт ВЗ нижний",  "Люфт ВЗ верхний", "Люфт ЗДС нижний",  "Люфт ЗДС верхний". Эти люфты определяют максимальное допустимое рассогласование между требуемым и реальным положением соответствующих заслонок. Если рассогласование больше, то заслонка приходит в движение.  Нажимая кнопку ВЫБОР ИНДИКАЦИИ установить в верхнем окне надпись "Огранич. ГЗ нижн.". При помощи кнопок БОЛЬШЕ или МЕНЬШЕ можно изменить эту величину( она изменяется кратно 4-м единицам). Таким же образом листая при помощи кнопки ВЫБОР ИНДИКАЦИИ можно установить величины ограничений  для "Огранич. ГЗ верхний", " Огранич. ВЗ нижний", "Огранич. ВЗ верхний" , " Огранич. ЗДС нижний", "Огранич. ЗДС верхний". Эта операция производится для ограничения движения заслонок на концах рабочего диапазона. Нажимаем кнопку ПУСК. Блок перейдет в предыдущее состояние. При  необходимости произвести запись.

Описание окон индикации.

Просмотр окон индикации осуществляется при помощи кнопки ВЫБОР ИНДИКАЦИИ в прямом направлении. Если нажать кнопку ВВОД и, не отпуская ее, нажать кнопку ВЫБОР ИНДИКАЦИИ, то просмотр окон осуществляется в обратном порядке.

Рабочее окно.

При подаче питания на индикаторе кратковременно высвечивается надпись «Начало работы», а затем в верхней строке появляется надпись «Исходное:00». В нижней строке - наименование программы, установленной в блоке. Это окно является рабочим окном и в нем отображается вся текущая информация, связанная с выполнением алгоритма работы технологического оборудования. В верхней строке отображается надпись, определяющая выполнение определенного участка алгоритма. В правой части верхней строки, после двоеточия, цифробуквенный шаг выполнения алгоритма. В нижней строке отображается информация:

                                      о наличии пламени (Пл1, Пл2)

                                      о состоянии регулятора ( Мщ-, Мщ+ ,Мщ=, Мщ* )

                                       Мщ-          сброс мощности

                                       Мщ+         набор мощности

                                       Мщ=    мощность не меняется

                                       Мщ*         некорректное  состояние входов регулятора , мощность не меняется

в правом нижнем углу - таймер

При возникновении аварии в рабочем окне будет отображаться в верхней строке надпись- «Авария», в нижней строке - наименование аварийной ситуации.

Помимо рабочего окна при помощи кнопки ВЫБОР ИНДИКАЦИИ можно выбрать ряд других окон, в которых отображается необходимая для данной программы информация:

Окно Регулятора

Верхняя строка:  "Т=000.0->P=00.0" (температура и вычисленное давление пара)

Нижняя строка: "Рпара:зад. 00.0" (в этом окне при помощи кнопок  БОЛЬШЕ или МЕНЬШЕ можно установить задание давления пара. Чтобы при следующем включении оно оставалось таким же, необходимо нажать кнопку ВВОД и, не отпуская её, нажать кнопку СБРОС ЗВОНКА. Произойдет запись задания во FLASH-память).

Окно выбора ступеней .

«>ст:00,  ЗД:0000

   ГЗ:000  ВЗ: 0000»

              В наладочной программе, в режиме выбора ступеней отображает № ступени, положение ГЗ, ВЗ и ЗДС данной ступени, записан­ное в память . Находясь в этом окне , в наладочной программе  можно изменять номер ступени при выборе ступеней (нажимая кнопки «БОЛЬШЕ» или «МЕНЬШЕ»). На соответствующих этапах отладочной программы  текущий номер ступени записывается в память , как номер последней ступени . Если текущая ступень есть последней то после номера отображается символ « ; » , иначе символ « , » . В рабочем программе и на тех этапах отладочной программы  , где определено  максимальное количество ступеней ,  его можно увидеть в этом окне , если нажать клавишу «ВВОД» . В этом случае после номера ступени отображается символ « * ».

             В наладочной программе, в режиме проверки ступеней, а также в рабочей программе в этом окне отображаются требуемые положения заслонок ГЗ/ВЗ/ЗД, т.е. те положения, которые программа будет пытаться установить в данный момент.

             В наладочной программе, в режиме проверки ступеней, из этого окна клавишами БОЛЬШЕ и МЕНЬШЕ можно изменять значение требуемого положения для ГЗ . При этом значение требуемых положений для ВЗ и ЗД будут изменяться автоматически и заслонки будут их отрабатывать.

       Окно управления заслонкой  ГЗ.

«  ст:00     ЗД:0000

  >ГЗ:000   ВЗ: 0000»

       Окно управления заслонкой  ВЗ.

«  ст:00     ЗД:0000

    ГЗ:000  >ВЗ: 0000»

       Окно управления заслонкой  ЗДС.

«  ст:00     >ЗД:0000

    ГЗ:000     ВЗ: 0000»

В этих трех окнах отображается  № ступени и реального положения ГЗ, ВЗ и ЗДС. На соответствующих этапах отладочной программы , нажимая кнопки  «БОЛЬШЕ» или «МЕНЬШЕ» из этих окон можно управлять выбранной заслонкой (перед названием которой находится значок « > »).

Если нажата кнопка «БОЛЬШЕ» заслонка открывается . Если нажата кнопка «МЕНЬШЕ» заслонка закрывается . Если не нажата ни одна из этих кнопок заслонка останавливается . Если нажать кнопку «ВВОД»  то вместо реального положения заслонок будет отображаться положение записанное в память для этой ступени . Также ( на соответствующих этапах отладочной программы  )  в этих окнах реальные  положения заслонок можно записать в память (см. описание отладочной программы ) .

!!! Окна выбора ступеней и окна управления заслонками выглядят одинаково при работе с регулятором разрежения и без него . При работе без регулятора разрежения углы положения  ЗДС нужно игнорировать .

 «Дата и Время» (отображение текущей даты и времени)

«Журнал аварий»

Служит в качестве журнала аварийных событий. При входе в него отображается аварийная ситуация, которая произошла последней и дата произошедшей аварии. Для того чтобы просмотреть журнал, необходимо нажимать кнопки БОЛЬШЕ или МЕНЬШЕ. В верхней строке будет отображаться дата, а в нижней строке - наименование аварии, произошедшей в это время. В данный журнал вмещается 256 аварийных сообщений. При появлении 257-го сообщение становится последним, а первое пропадает и так по кругу. Их можно просмотреть при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

«Моторесурс,   ч/м»   - моторесурс в часах и минутах.

Рабочий режим.

Подать питание на блок. Если есть необходимость - произвести тестирование или изменение уставок. Нажать кнопку ПУСК. Начнется выполнение алгоритма согласно диаграмме для данной программы с отображением информации на дисплее. Программа построена таким образом, что в каком бы окне не находился пользователь, при возникновении аварийной ситуации или штатного останова, программа перейдет в рабочее окно с отображением текущей информации. Если произошла аварийная ситуация, на дисплее отображается наименование аварийной ситуации, звенит звонок (его можно отключить при помощи кнопки СБРОС ЗВОНКА). Если аварийная ситуация произошла до подачи газа в топку, то послетопочная вентиляция не производится, а оператор, ознакомившись с надписью на дисплее, имеет возможность снять надпись об аварийной ситуации при помощи кнопки СБРОС ИНДИКАЦИИ. Если аварийная ситуация произошла после подачи газа, то с выдачей информации на дисплей осуществляется послетопочная вентиляция и сброс аварийной индикации возможен только после окончании продувки.

При возникновении аварии необходимо запомнить, по какому входу она произошла, и если при следующем пуске она повторится, то следует проверить данный вход. Для этого необходимо войти в режим ТЕСТ и произвести проверку данного входа. Аварийная ситуация может возникать и при несрабатывании одного из выходов. Например, если не сработает выход трансформатора зажигания, то не будет поджига и блок выдаст информацию об отсутствии пламени. При розжиге возможно появление аварии «Пл1 кажущееся» или «Пл2 кажущееся». Это говорит о том, что канал контроля пламени (или первый или второй) неисправен, или неисправны цепи подключения датчиков пламени. Для проверки необходимо войти в режим ТЕСТ и проверить каналы контроля пламени.

Если на момент пуска котел не заполнен до уровня НАУ то включается питательный насос и производится первоначальная подпитка на протяжении времени «подпитка» определенного в МОНИТОРЕ . Если на протяжении этого времени не достигается уровень НАУ то сразу срабатывает авария НАУ . Если уровень НАУ достигается за это время то насос остается включенным еще на протяжении времени «подпитка дополнительная» и после этого ставится на контроль сигнал НАУ, начинает работать автоматический регулятор уровня по НРУ и ВРУ и продолжается дальнейший розжиг горелки. Если на момент пуска или на этапе первоначальной подпитки достигается уровень НРУ то этап первоначальной подпитки исключается немедленно ставится на контроль сигнал НАУ, начинает работать автоматический регулятор уровня по НРУ и ВРУ и продолжается дальнейший розжиг горелки.

После выхода на рабочий режим блок находится в автоматическом режиме (в верхней строке - надпись «Авт:NN» , NN  -это номер ступени над которой непосредственно расположена заслонка ГЗ). При необходимости можно перейти на ручной режим работы. Для этого надо нажать кнопку ПУСК. В верхней строке появится надпись «Руч:NN».

 Для увеличения мощности нажать кнопку БОЛЬШЕ, для уменьшения – кнопку МЕНЬШЕ.

Для перехода в автоматический режим нажмите ПУСК. (Переход в автоматический режим  невозможен пока заслонки не отработали задание).

При работе с аналоговым регулятором - повышение давления пара выше уставки «Р пара зад.+люфт тех. ост.» (в разделе монитор «Спецпараметры») и положение газовой заслонки при этом соответствует 1-й ступени,  произойдёт «тех. останов» и «ожидание» до понижении давления ниже уставки   «Р пара: зад.» с последующим автоматическим розжигом. (В режиме «ожидание» работает регулятор уровня воды).

При работе с дискретным регулятором – если замкнут вход №16 "Р пара больше" и разомкнут вход №17 "Р пара тех. ост" и положение газовой заслонки при этом соответствует 1-й ступени, произойдёт «тех. останов» и «ожидание» до момента когда замкнут вход №14 "Р пара меньше" и замкнут вход №17 "Р пара тех. ост" после этого произойдет автоматический розжиг. (В режиме «ожидание» работает регулятор уровня воды).

Во избежание разряда и последующей порчи аккумулятора, питание должно подаваться на блок не менее 4 часов в месяц.

Режим оператора.

Подать питание на блок. Для входа в этот режим нажать кнопку  СБРОС ЗВОНКА и удерживая ее нажать кнопку ПУСК. В этом случае из указанных выше окон индикации будет доступно только рабочее окно. Дополнительно появятся окна для операторского управления исполнительными механизмами : вентилятором, дымососом , питательным насосом . Для управления нужно кнопкой ВЫБОР ИНДИКАЦИИ выбрать окно с названием механизма в верхней строке . В нижней строке будет указано состояние этого механизма. Если механизм выключен то кнопкой БОЛЬШЕ его можно включить, а если он включен то кнопкой МЕНЬШЕ его можно выключить . Выйти из «режима оператора» в нормальный рабочий режим можно нажатием кнопок ПУСК или СТОП .
