Установка параметров ПИ-регулятора температуры воды.

Данный регулятор - это унифицированный ПИ-регулятор. На вход  регулятора поступает рассогласование между температурой воды на выходе из котла (Т за котлом) и заданием этой температуры. Выход регулятора определяет положение заслонки ГЗ. Поскольку реальное положение заслонки программе не известно (нет соответствующей обратной связи), вместо него используется суммарное время движения заслонки с учетом направления движения. Таким образом, если выходной сигнал регулятора изменяется, то заслонка начинает двигаться на протяжении времени, равному этому изменению с учетом знака изменения. Для данного регулятора принимаем, что входной сигнал в 1˚ эквивалентный выходному сигналу в 1 сек. Чтобы предотвратить непрерывное движение заслонки, при незначительном колебании выходного сигнала регулятора вокруг некоторого среднего значения, движение начинается только тогда, когда выходной сигнал регулятора отличается от положения заслонки на величину большую, чем параметр «Шаг ГЗ», определенного ранее в разделе «Работа заслонок».

*

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «ПИ рег. Т воды». Нажать кнопку СТОП. На индикаторе в верхней строке появится надпись «Кп. , грд / 0.1 кПа.». Эта величина определяет коэффициент пропорциональной части. Если он равен единице, то пропорциональная часть в выходном сигнале равна входному сигналу. В данном случае это означает что рассогласование уровня в 0.1 кПа соответствует движению заслонки на 1 градус. Если он равен 0.2 кПа, то то же рассогласование (0.2 кПа) соответствует движению на  2  градуса и т.д. . В нижней строке необходимо при помощи кнопок БОЛЬШЕ или МЕНЬШЕ установить требуемое значение.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в верхней строке надпись «Постоянная времени, сек». Этот параметр определяет время по истечению которого интегральная часть выходного сигнала регулятора изменится на величину равную входному сигналу. В данном случае это означает что  если  постоянная времени равна, например, 20 секунд, то постоянное рассогласование уровня в 1 градус будет приводить к движению заслонки на протяжении 1-ой секунды каждые 20 секунд. В  нижней строке необходимо при помощи кнопок БОЛЬШЕ или МЕНЬШЕ установить требуемое значение.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в верхней строке надпись «Огр. темпа, грд. / сек ».  Этот параметер определяет скорость изменения задания, поступающего на вход регулятора. Поскольку некоторые датчики, выдающие сигнал обратной, инерционные и изменяют свой  сигнал медленнее чем изменяется измеряемая величина, то резкое изменение сигнала задания ( например при пуске ) может приводить к большим перерегулированиям, что нежелательно. Если установить этот параметр равным 1 градус / секунду, например, то во время запуска регулятора на его вход поступит задание равное сигналу обратной связи ( приводящее к  нулевому рассогласованию ) и далее изменяется до требуемого значения на 1 градус на протяжении каждой секунды. В дальнейшем при каждом  резком изменении задания оператором, оно будет поступать на вход регулятора не немедленно, а плавно изменяясь с указанным темпом. В нижней строке необходимо при помощи кнопок БОЛЬШЕ или МЕНЬШЕ установить требуемое значение.

Установка коэффициентов ПИ-регулятора завершена. Нажимаем кнопку ПУСК. Блок перейдет в предыдущее состояние. При необходимости произвести запись.

Установка диапазонов измерения счетчиков расходов.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Пар-ры счетчиков». Нажать кнопку СТОП. В верхней строке будет отображаться надпись, характеризующая параметр. Листание произво­дится при помощи кнопки ВЫБОР ИНДИКАЦИИ. В нижней строке отображается значение. Значение можно увеличить или уменьшить при помощи кнопок БОЛЬШЕ и МЕНЬШЕ (младший разряд) или ВВОД+БОЛЬШЕ или ВВОД+МЕНЬШЕ (старший разряд).

G воды, т/ч           -установка диапазона для датчика расхода воды (значение при 20 мА/5В)

G воды н.              -нижнее аварийное значение расхода воды

G воды н.    <        -нижнее предупредительное значение расхода воды

После установки нужного значения нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

Описание окон индикации.

Просмотр окон индикации осуществляется при помощи кнопки ВЫБОР ИНДИКАЦИИ в прямом направлении. Если нажать кнопку ВВОД и, не отпуская ее, нажать кнопку ВЫБОР ИНДИКАЦИИ, то просмотр окон осуществляется в обратном порядке.

Рабочее окно.

При подаче питания на индикаторе кратковременно высвечивается надпись «Начало работы», а затем в верхней строке появляется надпись «Исходное:00». В нижней строке - наименование программы, установленной в блоке. Это окно является рабочим окном и в нем отображается вся текущая информация, связанная с выполнением алгоритма работы технологического оборудования. В верхней строке отображается надпись, определяющая выполнение определенного участка алгоритма. В правой части верхней строки, после двоеточия, цифробуквенный шаг выполнения алгоритма. В нижней строке отображается информация:

о наличии пламени  Гор**** - горелок 1,2,3,4

                                   Зап---- - запальников 1,2,3,4

звездочка"         - пламя есть;

     прочерк "-"      - пламени нет;

о состоянии регулятора ( Мщ-, Мщ+, Мщ=)

о состоянии звонка аварии ("*"/".")

в правом нижнем углу - таймер

При возникновении аварии в рабочем окне будет отображаться в верхней строке надпись- "Авария", в нижней строке - наименование аварийной ситуации.

Помимо рабочего окна при помощи кнопки ВЫБОР ИНДИКАЦИИ можно выбрать ряд других окон, в которых отображается необходимая для данной программы информация:

"Тзадания" - задание температуры. В этом окне при помощи кнопок БОЛЬШЕ или МЕНЬШЕ можно установить температуру задания.

"Т воды за котлом"       - температура воды за котлом (регулятор)

«Р топ,кПа:00,00»

«Р взд,кПа:0,000» -давление топлива и воздуха перед горелкой. Если выбрано ручное управление давлением топлива (см. раздел «Флаги» в МОНИТОРЕ) то из этого окна можно управлять заслонкой ГЗ. Для приведения механизма в движение в сторону открытия нужно нажать кнопку. Для  приведения механизма в сторону закрытия нужно нажать кнопку МЕНЬШЕ. Если кнопки БОЛЬШЕ или МЕНЬШЕ не нажаты то механизм остановится. Если выбрано ручное управление давлением воздуха (см. раздел «Флаги» в МОНИТОРЕ) то из этого окна можно управлять заслонкой ВЗ. Для приведения механизма в движение в сторону открытия нужно одновременно нажать кнопки ВВОД и БОЛЬШЕ. Для  приведения механизма в сторону закрытия нужно одновременно нажать кнопки ВВОД и МЕНЬШЕ. Если кнопки БОЛЬШЕ или МЕНЬШЕ не нажаты то механизм остановится. Если нажать кнопку ВВОД, то при работе в автоматическом режиме, вместо действительных давлений топлива и воздуха в данном окне будут отображаться задания для этих давлений.

«ПИ-рег  Т:» - данные ПИ-регулятора,
где Р - верхняя строка -пропорциональная составляющая соответствующая величине рассогласования; I - нижняя строка - интегральная  составляющая, i - нижняя строка - предделитель интегральной части. Скорость изменения предделителя зависит от величины рассогласования. При  достижении значения, равного постоянной времени, в интегральную составляющую добавляется единица. Суммарное задание P+I. Данное окно отображается только тогда, когда регулирование давления пара осуществляется автоматически и флаг "Индикация ПИ-регулятора" – "Да".

«Разрежение»       - разрежение в топке. Если выбрано ручное управление давлением разрежения (см. раздел «Флаги» в МОНИТОРЕ), то из этого окна можно управлять заслонкой ЗДС. Для приведения механизма в движение в сторону открытия нужно нажать кнопку  БОЛЬШЕ. Для  приведения механизма в сторону закрытия нужно нажать кнопку МЕНЬШЕ. Если кнопки БОЛЬШЕ или МЕНЬШЕ не нажаты, то механизм остановится.

"Т воды до котла"         - температура воды до котла

"Т отх. газов"       - температура отходящих газов

«Расход воды т/ч»               -отображение повременного расхода воды

«Расход воды т»   -отображение расхода воды суммарного

«Теплопроизв-сть, Гкал/ч»- теплопроизводительность повременная

«Теплопроизв-сть, Гкал»   - теплопроизводительность суммарная

"Моторесурс, ч:м"         - моторесурс в часах и минутах.

"Дата и Время"     - отображение текущей даты и времени

«Права доступа»  (отображает право доступа в режим МОНИТОР ("Да" , "Нет").

"Журнал аварий"          - служит в качестве журнала аварийных событий.

«Предуп-я: nn/mm»  - индикация и блокировка предупредительных сигналов: nn - номер текущего предупреждения, mm - общее количество предупреждений на данный момент.

Рабочий режим.

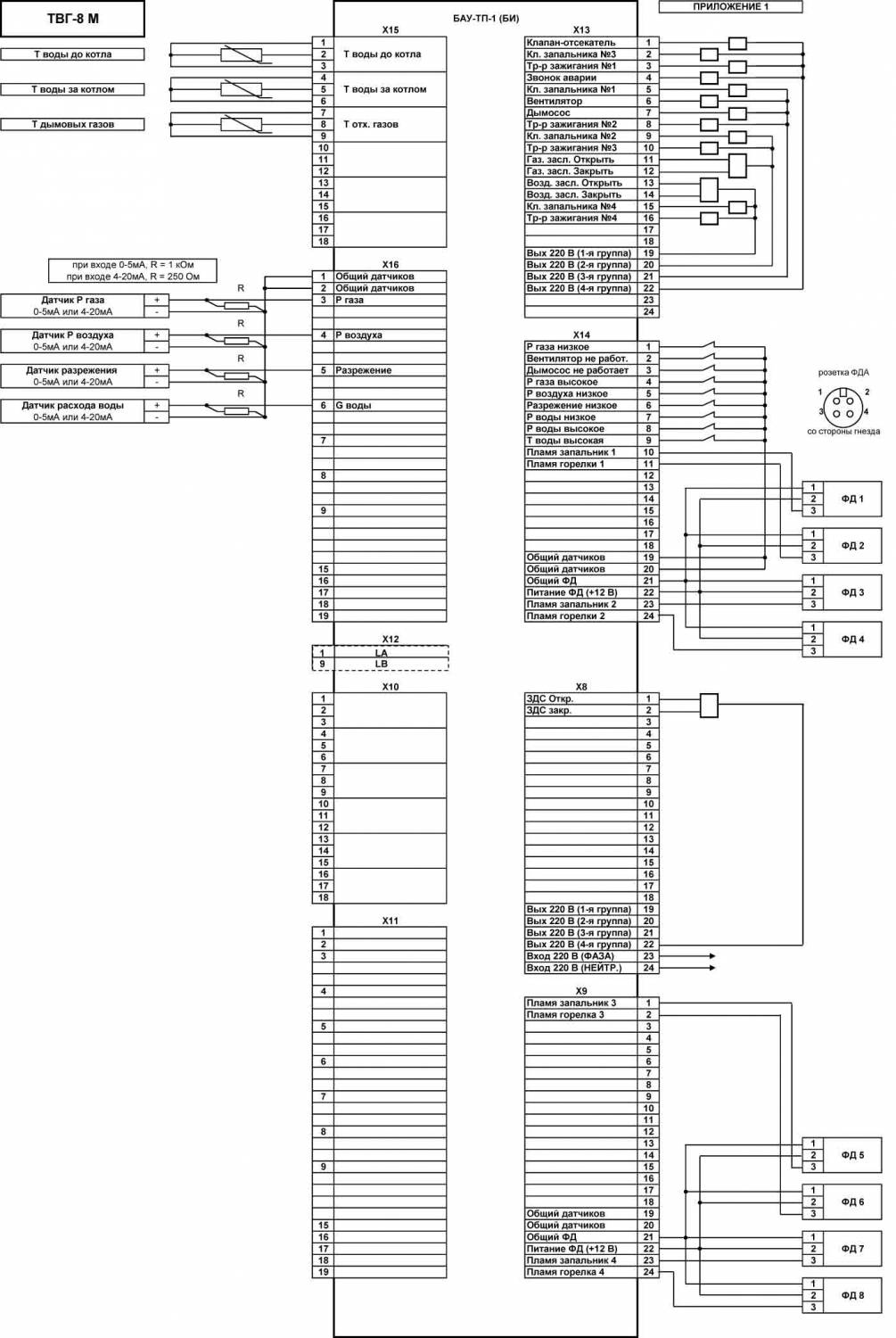

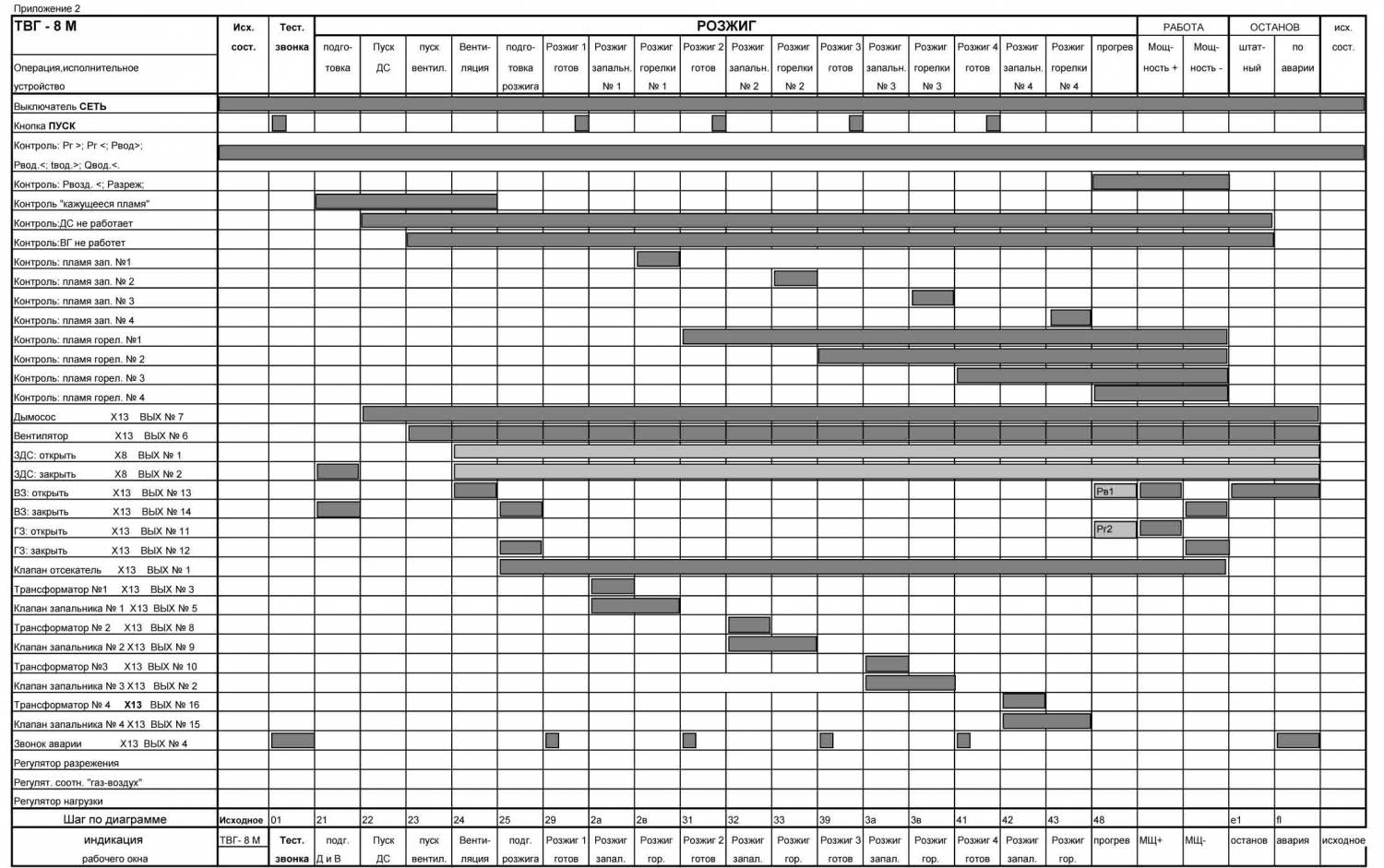

Подать питание на блок. Если есть необходимость - произвести тестирование или изменение уставок. Нажать кнопку ПУСК. Начнется выполнение алгоритма согласно диаграмме для данной программы с отображением информации на дисплее. Программа построена таким образом, что в каком бы окне не находился пользователь, при возникновении аварийной ситуации или штатного останова, программа перейдет в рабочее окно с отображением текущей информации. Если произошла аварийная ситуация, на дисплее отображается наименование аварийной ситуации, звенит звонок (его можно отключить при помощи кнопки СБРОС ЗВОНКА). Если аварийная ситуация произошла до подачи газа в топку, то послетопочная вентиляция не производится, а оператор, ознакомившись с надписью на дисплее, имеет возможность снять надпись об аварийной ситуации при помощи кнопки СБРОС ИНДИКАЦИИ. Если аварийная ситуация произошла после подачи газа, то с выдачей информации на дисплей осуществляется послетопочная вентиляция и сброс аварийной индикации возможен только после окончании продувки.

Авария "Неиспр ТС" (неисправность термосопротивления) происходит, если показания температуры ниже -50 ⁰С или выше +250 ⁰С для ТСМ (+650 ⁰С для ТСП).

Имеется возможность, путем нажатия кнопок ВВОД+СБРОС ИНДИКАЦИИ переходить в главное окно из любого другого рабочего окна. Если нажать эту комбинацию клавиш, находясь в рабочем окне, то произойдет переход в окно предупреждений.

По окончанию работы, находясь в исходном состоянии произвести отключение блока от сети. Для этого необходимо нажать кнопку СТОП. На дисплее отобразится надпись "Выключить питание". Тумблером СЕТЬ произвести отключение.
