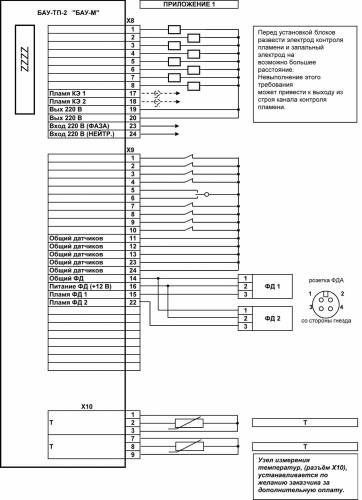

Помещение, в котором будет эксплуатироваться блок, должно соответствовать следующим условиям: · температура окружающей среды от +5 до +50 0С; · относительная влажность от 30 до 80%; · вибрация с частотой до 25 Гц и амплитудой до 0,1мм; · внешнее переменное или постоянное магнитное поле с напряженностью до 400 А/м; · закрытое помещение без резких колебаний температуры и попадания брызг, взрывобезопасное и без наличия в воздухе агрессивных веществ; Подключение блока автоматики БАУ-ТП-2, к внешним приборам и механизмам, производится в соответствии с приведенной на рисунке схеме. Эта схема является основным документом при проведении монтажных работ. Не выполнение правил подключения ведет за собой нарушения в режимах работы блока. Схема базовая. Количество входов и выходов, их названия могут быть разными. Это зависит от типа программы записанной в блок.
*
При монтаже следует соблюдать следующие условия: · входы дискретных датчиков («сухой контакт») должны коммутировать сигналы напряжением 12В и током до 5мА · все сигнальные провода входов необходимо экранировать · длины проводников для дискретных датчиков не более 15м, если длина больше 15м, то необходимо использовать промежуточное реле · не использовать «экран» как «общий провод» · при монтаже не укладывать в один канал «силовые» и «сигнальные» провода. Особенно это касается входов уровнемерной колонки · допускается «сигнальные» провода заводить в металлорукав без экранирования · фотодатчик должен иметь систему охлаждения · при монтаже предотвратить попадание посторонних источников света в зону контроля фотодатчика
При подключении выходов следует помнить, что на исполнительные механизмы, в соответствии со схемой подключения, будет постоянно подаваться фаза через предохранители. Ампераж нагрузки не должен превышать ампераж предохранителей. В противном случае следует использовать промежуточное реле или пускатель. Включение механизмов осуществляется посредством подачи нуля. В блоке БАУ-ТП-2 для этого используются симмисторы.
|
