Водотрубные двухбарабанные паровые котлы
серии Е предназначены для получения насыщенного пара с температурой 175° C и
абсолютным давлением 0,9 Мпа, используемого для технологических и отопительных
нужд.     Отличаются высокой степенью
монтажной готовности, минимальными затратами на пуско-наладочные работы,
простотой, исключительным удобством в эксплуатации.

Для управления котлами серии Е применяется
автоматика Альфа-М с записанной соответствующей программой. Существует целый ряд
программ для работы с котлами Е.

Рассмотрим работу автоматики на примере
программы «Котлы Е».

Описание
программы Котлы Е.

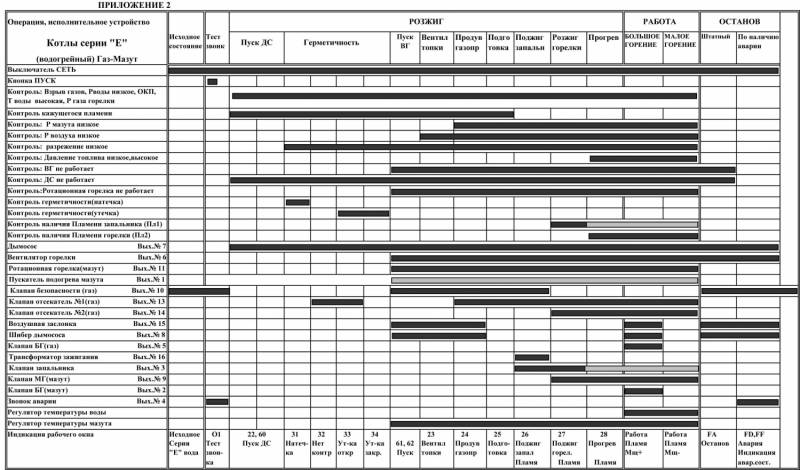

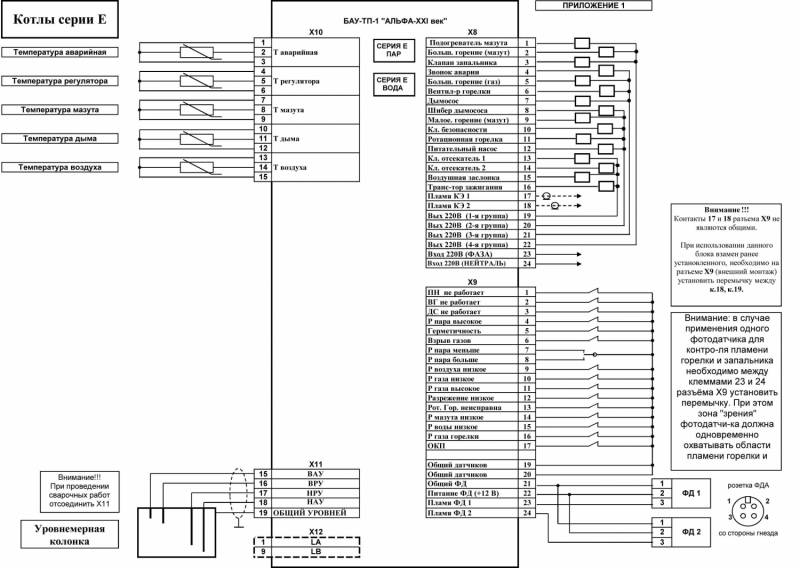

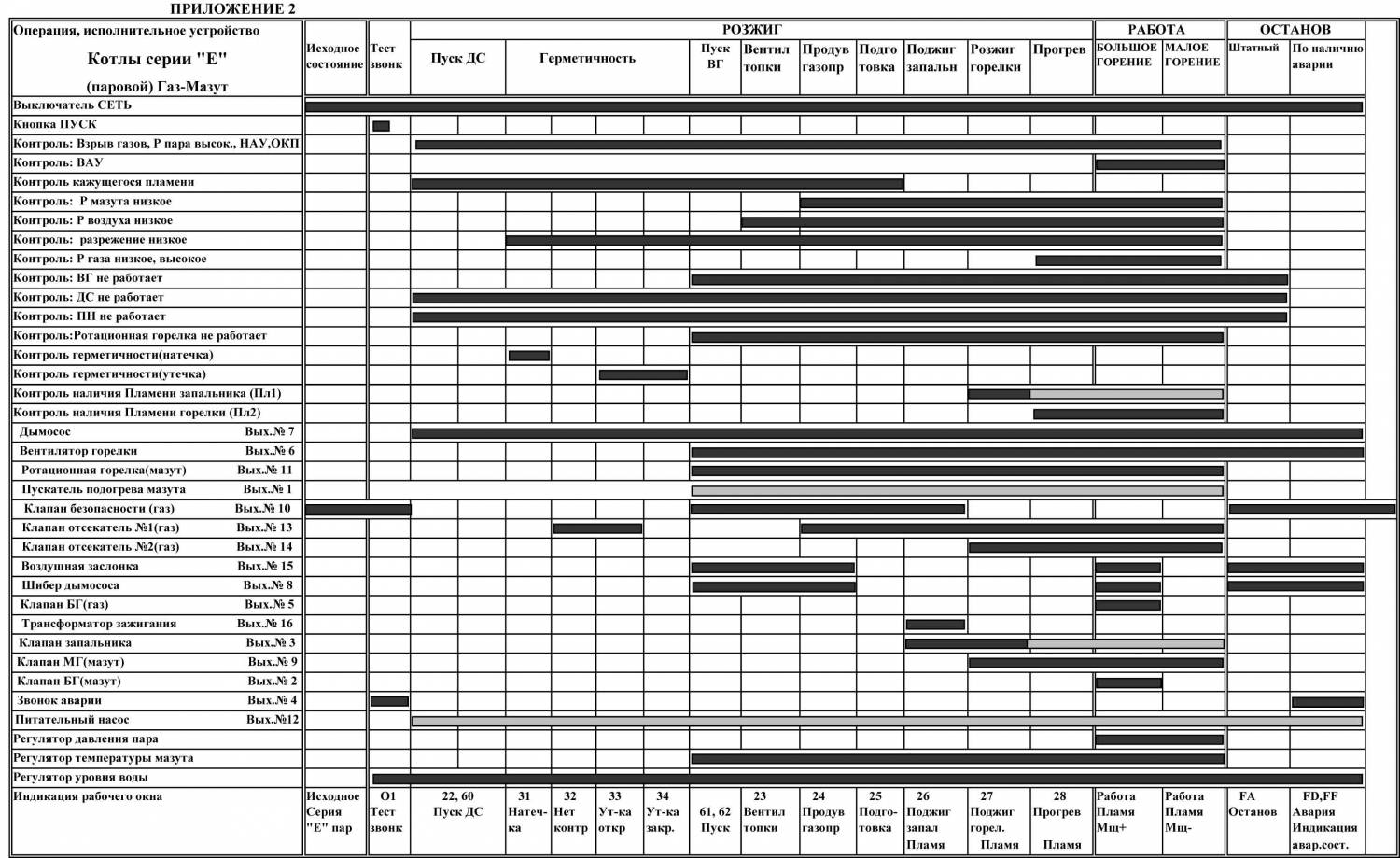

На приведенных рисунках изображены диаграмма работы и схема подключения
автоматики с программой управления «Котлы Е».

Для подстройки автоматики к конкретным условиям работы существует меню
«МОНИТОР» имеющее ряд подменю:

Инверсии входов  - установка состояния входных
датчиков (нормальнозамкнутые или нормальноразомкнутые)

Демпфирования    - установка времен демпфирования (производится
установка времен демпфирования (задержек на срабатывание) входных дискретных
сигналов).

Флагов           - установка режимов работы (производится
внесение изменений в режим работы по выполнению алгоритма). Этот режим имеет
следующие возможности по установке:

·
Ан.рег. Р пара         -
выбор режима работы регулятора давления пара (В этом разделе
производится выбор режима работы регулятора. Если выбрать "Да", то
регулятор давления пара будет работать от внешнего термосопротивления (ТСМ,
ТСП) и давление пара будет вычисляться из его температуры, если выбрать
"Нет" - то от дискретного датчика).

·
Е-вода/(Е-пар)        -
выбор типа котла (Если "Да", то  выбирается водяной тип котла, если
"Нет"- паровой.

·
Мазут/(газ)              -
выбор типа топлива. (Если
"Да", то выбирается тип топлива мазут, если "Нет" – газ).

·
Обход герм-сти      -
необходимость в обходе герметичности. (Если «Да», то будет осуществлен
режим обхода проверки на герметичность, если «Нет», то алгоритм будет
выполняться с проверкой герметичности.

·
Кл. без-ти н. о.        -
исполнения клапана безопасности (В этом окне можно выбрать исполнение
клапана безопасности (нормально открытое или нормально закрытое). В нижней
строке установить надпись «Да» если клапан безопасности нормально открытого
исполнения, или надпись «Нет» если клапан безопасности нормально закрытого
исполнения).

·
Запальник выкл.     -
выбор работы запальника  (В этом
окне производится выбор режима работы запальника. Если установить
"Да", то запальник после розжига горелки будет отключаться, при этом
будет сниматься и контроль пламени по запальнику. Если установить
"Нет", то запальник все время будет включен.

·
Подогрев топлива  -
необходимость в отключении подогревателя мазута. (В этом окне
производится выбор режима работы подогревателя топлива. Если установить
"Да", то будет осуществляться процесс поддержания температуры топлива
на заданной отметке  с контролем
предельных аварийных температурных параметров
(Т топлива низкая, Т топлива высокая).
Если установить "Нет", то режим подогрева топлива с контролем
температурных параметров осуществляться не будет).

·
Чистить ресурс       -
необходимость в очистке счетчика моторесурса (В этом окне, при
возникновении потребности очистить («обнулить») счетчики моторесурса работы
блока (котла), производится установка надписи «Да»).

Временные            - установка времен по диаграмме (в
этом разделе производится установка переменных временных величин, которые
заложены в алгоритме управления).

Температурные    - установка температур (Т аварийная, Т регулятора и т. д.)

Тип датчиков ТС  - выбор типа термосопротивления
(выбор производится из четырех разновидностей-ТСМ100, ТСП100, ТСМ50, ТСП50).

Спецпараметры    - установка значений спецпараметров (в
данном режиме выполняется установка следующих параметров:

·
P пара: зад.,   атм        -
задание регулятора Р пара

·
P пара: люфт, атм        - люфт регулятора Р пара

·
Р пара
высок, атм       - аварийная
уставка Р пара

Часов                     - корректировка даты и
времени

Сетевые      - установка сетевого адреса (при наличие в блоке узла связи с компьютером)

Код доступа          - установка кода доступа
(пароля)

    Описание
окон индикации.

Просмотр окон индикации осуществляется при помощи кнопки ВЫБОР
ИНДИКАЦИИ в прямом направлении. Если нажать кнопку ВВОД и, не отпуская ее,
нажать кнопку ВЫБОР ИНДИКАЦИИ, то просмотр окон осуществляется в обратном
порядке.

Рабочее окно.

При подаче питания на индикаторе кратковременно высвечивается надпись
«Начало работы», а затем в верхней строке появляется надпись «Исходное:00». В
нижней строке - наименование программы, установленной в блоке. Это окно
является рабочим окном и в нем отображается вся текущая информация, связанная с
выполнением алгоритма работы технологического оборудования. В верхней строке
отображается надпись, определяющая выполнение определенного участка алгоритма.
В правой части верхней строки, после двоеточия, цифробуквенный шаг выполнения
алгоритма. В нижней строке отображается информация:

·
о наличии пламени (Пл ,Пл2)

·
о состоянии регулятора (Мщ-,Мщ+)

·
в правом нижнем углу - таймер

При возникновении аварии в рабочем окне будет отображаться в верхней
строке надпись- «Авария», в нижней строке - наименование аварийной ситуации.

Помимо рабочего окна при помощи кнопки ВЫБОР ИНДИКАЦИИ можно выбрать
ряд других окон, в которых отображается необходимая для данной программы
информация. Например:

·
«Т регул.   : 000.0» -   температура воды на регулирующем датчике
(верхняя строчка)

«Т задания : 000.0   -
температура задания воды (нижняя строчка)

 В этом окне при помощи кнопок БОЛЬШЕ или
МЕНЬШЕ можно установить температуру задания. Чтобы при следующем включении она
оставалась такой же, необходимо нажать кнопку ВВОД и, не отпуская её, нажать
кнопку СБРОС ЗВОНКА. Произойдет запись задания температуры во FLASH-память.

·
Окно Регулятора Р пара

· Верхняя строка:  "Т=000.0->P=00.0" (температура и вычисленное
давление пара)

· Нижняя строка:  "Рпара:зад.
00.0"
(в этом окне при помощи кнопок  БОЛЬШЕ
или МЕНЬШЕ можно установить задание давления пара. Чтобы при следующем
включении оно оставалось таким же, необходимо нажать кнопку ВВОД и, не отпуская
её, нажать кнопку СБРОС ЗВОНКА. Произойдет запись задания во FLASH-память).

·
«Т топлива : 000.0»   -  температура мазута  на регулирующем датчике. (верхняя строчка)

      «Т задания : 000.0»   -
температура задания мазута. (нижняя строчка)

В этом окне при помощи кнопок БОЛЬШЕ или МЕНЬШЕ
можно установить температуру задания мазута. Чтобы при следующем включении она
оставалась такой же, необходимо нажать кнопку ВВОД и, не отпуская её, нажать
кнопку СБРОС ЗВОНКА. Произойдет запись задания температуры во FLASH-память.

·
«Т аварийная»    -   температура на аварийном датчике воды

·
«Т дым. газов»   -   температура
дымовых газов

·
«Т воздуха»        -  температура воздуха

·
«Дата и Время» (отображение текущей даты и времени)

Существует еще окно, которое служит в качестве журнала аварийных
событий. Окно называется «Журнал аварий». При входе в него отображается
аварийная ситуация, которая произошла последней и дата произошедшей аварии. Для
того чтобы просмотреть журнал, необходимо нажимать кнопки БОЛЬШЕ или МЕНЬШЕ. В
верхней строке будет отображаться дата, а в нижней строке - наименование
аварии, произошедшей в это время. В данный журнал вмещается 20 аварийных
сообщений. При появлении 21-го сообщение становится последним, а первое
пропадает и так по кругу. Их можно просмотреть при помощи кнопок БОЛЬШЕ или
МЕНЬШЕ.

·
«Моторесурс ч:м »  -  отображение отсчета моторесурса работы
котла  в часах и минутах (значение
изменяется только при работе котла с интервалом восемь минут).

·


Рабочий режим.

Подать питание на блок. Если есть необходимость - произвести
тестирование или изменение уставок. Нажать кнопку ПУСК. Начнется выполнение
алгоритма согласно диаграмме для данной программы с отображением информации на
дисплее. После выхода в режим "Работа Авт." существует возможность
переключения в режим ручного регулирования. Для этого необходимо нажать кнопку
ПУСК. В режиме "Работа Руч."
увеличение или уменьшение мощности осуществляется нажатием кнопок
БОЛЬШЕ, МЕНЬШЕ. Для возвращения в автоматический режим необходимо опять нажать
кнопку ПУСК.

Из состояния "Исходное", нажав
кнопку СБРОС ЗВОНКА, а затем, не отжимая ее, ПУСК, можно перейти в режим
ручного управления. В нем доступны 3 окна, позволяющие управлять выходами
"Насос", "Дымосос", "Вент горелки". Выбор окна
осуществляется с помощью кнопки ВЫБОР ИНДИКАЦИИ. Кнопка БОЛЬШЕ включает, а
МЕНЬШЕ - выключает соответствующий выход. Следует иметь ввиду, что при
замыкании входа "Верхний рабочий уровень воды" (ВРУ), выход
"Насос" выключается автоматически. Выход в исходное состояние
производится с помощью кнопки ПУСК.

При работе с паровым котлом, при пуске нажатии кнопки ПУСК, если
уровень воды ниже Нижнего Аварийного (НАУ), происходит автоматическая подпитка.
Если уровень НАУ не будет достигнут за время "подпитка" (уставка в
мониторе), то происходит аварийный останов. После достижения НАУ во время подпитки
происходит "Подпитка доп." (время - уставка в мониторе).

 Программа построена таким
образом, что в каком бы окне не находился пользователь, при возникновении
аварийной ситуации или штатного останова, программа перейдет в рабочее окно с
отображением текущей информации. Если произошла аварийная ситуация, на дисплее
отображается наименование аварийной ситуации, звенит звонок (его можно
отключить при помощи кнопки СБРОС ЗВОНКА). Если аварийная ситуация произошла до
подачи газа в топку, то послетопочная вентиляция не производится, а оператор,
ознакомившись с надписью на дисплее, имеет возможность снять надпись об
аварийной ситуации при помощи кнопки СБРОС ИНДИКАЦИИ. Если аварийная ситуация
произошла после подачи газа, то с выдачей информации на дисплей осуществляется
послетопочная вентиляция и сброс аварийной индикации возможен только после
окончании продувки. Следует иметь в виду, что продувка завершится только после
снижения температуры на аварийном датчике ниже уставки включения основного
вентилятора. Сброс звонка производится, как и в первом случае.

При возникновении аварии необходимо
запомнить, по какому входу она произошла, и если при следующем пуске она
повторится, то следует проверить данный вход. Для этого необходимо войти в
режим ТЕСТ и произвести проверку данного входа. Аварийная ситуация может
возникать и при несрабатывании одного из выходов. Например, если не сработает
выход транс­форматора зажигания, то не будет поджига и блок выдаст информацию
об отсутствии пламени. При розжиге возможно появление аварии «Пл1 кажущееся»
или «Пл2 кажущееся». Это говорит о том, что канал контроля пламени (или первый
или второй) несправен, или неисправны цепи подключения датчиков пламени. Для
проверки необходимо войти в режим ТЕСТ и проверить каналы контроля пламени.

Существует и такая авария, как неисправность
термосопротивления, отображаемая на дисплее «Неиспр ТС». Эта авария может
произойти при обрыве или при закорачивании термодатчика. При возникновении
такой аварии поступаем следующим образом. Входим в каждое окно, отображающее
температуру, и если в окне мы видим, что показания порядка -200 ⁰С
или более 650⁰С, то именно этот канал неисправен. Если показания
порядка -200 ⁰С, то датчик закорочен, если показания более +650 ⁰С,
то датчик находится в обрыве. Если произошла авария, то блок не будет
воспринимать управляющие команды, пока не нажмем кнопку СБРОС ИНДИКАЦИИ.

Возможно
при подаче питания появление в нижней строке надписи  "Неисправны кнопки". Это говорит о
том, что одна или несколько кнопок перестали функционировать. Неисправные
кнопки на индикаторе блока высвечиваются в виде звёздочек. Необходима их
замена.

С периодичностью устанавливаемой
эксплуатационной организацией производить тестирование входов и выходов в
режиме ТЕСТ. Если результаты проверки в этом режиме положительны, то выполнение
программы будет происходить без сбоев и при полном контроле аварийных входов.

По окончанию работы, находясь в исходном
состоянии произвести отключение блока от сети. Для этого необходимо нажать
кнопку СТОП. На дисплее отобразится надпись "Выключить питание".
Тумблером СЕТЬ произвести отключение.

Во избежание разряда и
последующей порчи аккумулятора, питание должно подаваться на блок не менее 4
часов в две недели.
