«Сушка расчетные:[NN]  »                                                            «V разогрева, гр/час: NNNN»        - Здесь приведены рассчитанные на основании введенных данных для сушки скорости разогрева .Нажимая кнопки БОЛЬШЕ или МЕНЬШЕ можно выбирать ступень сушки. Окно доступно только в режиме сушки.

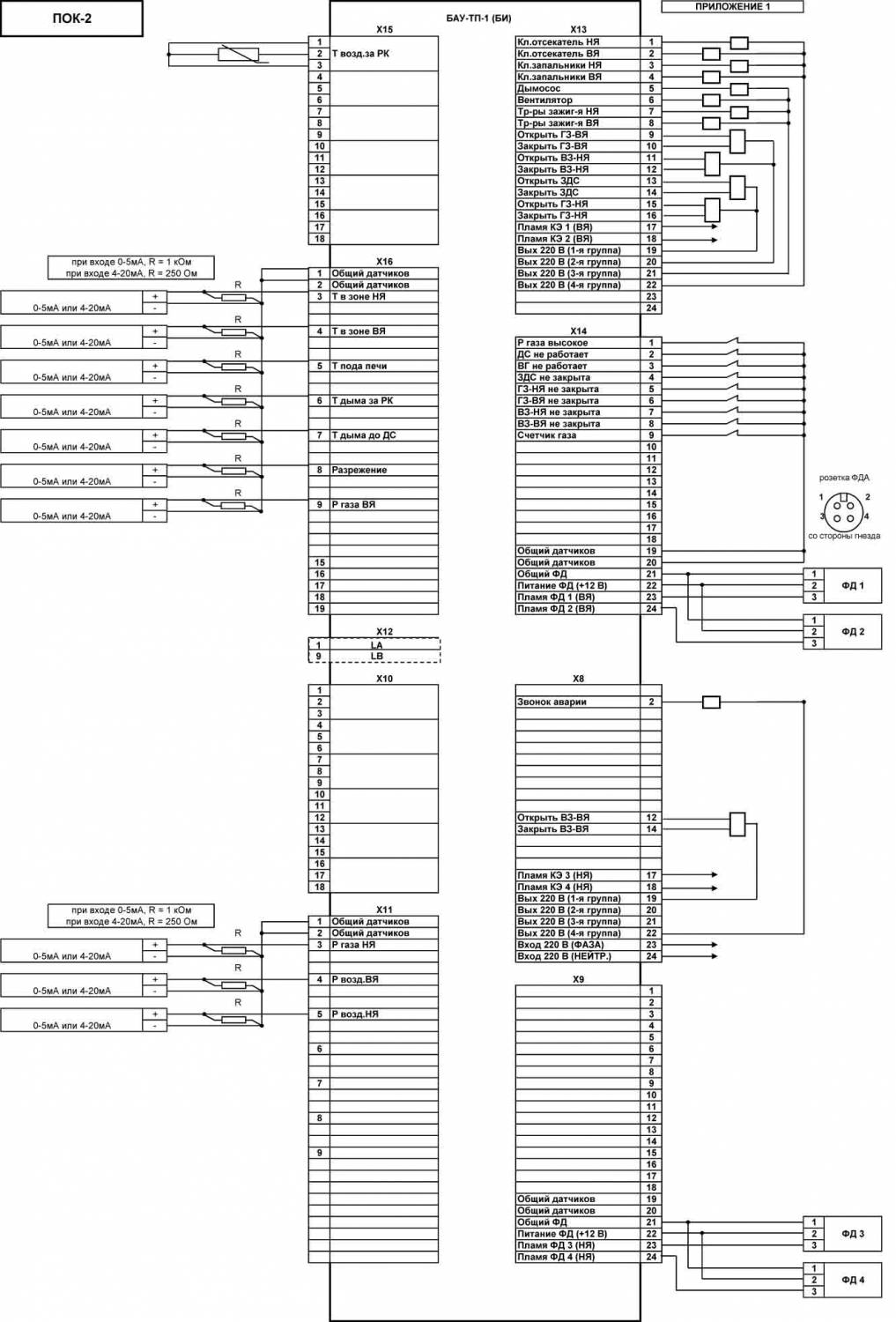

«Т в зоне ВЯ:NNNN»                                                                                                                                                    «Т в зоне НЯ:NNNN»                                                                                                                                                    «Т в зоне пода печи:NNNN»       - Температуры в зонах печи.

«T дыма за РК: NNNN»                                                                «Т возд.за РК: NNNN»                                                             «T дыма до ДС: NNNN»  - Температуры дыма и воздуха за рекуператором и температура дыма до дымососа .

«Р газа  ВЯ: N.NNN кПа»                                                           «Р возд.ВЯ:  N.NNN кПа»                                                           «Р газа  НЯ: N.NNN кПа»                                                           «Р возд.НЯ:  N.NNN кПа»                                    - Давления газа и воздуха к горелкам ярусов печи . Если нажать кнопку ВВОД то вместо измеренных значений будут отображаться задания соответствующих регуляторов в настоящий момент.

 «Пирег В: P NNNN»                                                                 «I NNNN   i nnnn»                                                              «Пирег Н: P NNNN»                                                                «I NNNN   i nnnn»   -  данные ПИ-регуляторов температур в ярусах печи (В –верхний ярус, Н –нижний ярус), где  Р   - верхняя строка -пропорциональная составляющая,зависящая от коэфициента «Кп» и величины рассогласования входного сигнала; I - нижняя строка - интегральная  составляющая  , i - нижняя строка - предделитель интегральной части. Скорость изменения предделителя зависит от величины рассогласования входного сигнала.  Когда его величина достигает значения равного постоянной времени (в единицах равных 0,1 сек) в интегральную составляющую добавляется одна единица. Суммарное задание на Газовую заслонку равно P+I , это задание можно посмотреть в окне «Р газа,кПа:0,000» если нажать кнопку ВВОД».

«Разрежение :   NNNN Па»                                                   «Расх.газ,м3/ч:    NNNN»                                                           «Расх.гз,м3:  NNNNNNNNNN» - Давление разрежения перед рекуператором, текущий расход газа и накопительный счетчик расхода газа.

«Моторесурс, ч/м»                                                                   « NNNNNN.NN    »                                                               «Дата: NN-NN-NN »                                                                «Время:nn-nn-nn »   - моторесурс в часах и минутах и отображение текущей даты и времени.

«> Права доступа »                                                                «Да (или Нет »                                                                   «Вход в МОНИТОР»                                                                «Запрещен(или Разрешен)»  - отображает право доступа в режим МОНИТОР ("Да" , "Нет"). Если "Нет" то нажав кнопку БОЛЬШЕ, и набрав пароль, можно перейти в режим "Да". После чего нажать кнопку ВЫБОР ИНДИКАЦИИ и перейти в следующее окно с надписью "Вход в МОНИТОР разрешен", нажать кнопку БОЛЬШЕ и войти в режим МОНИТОР. Работа в режиме МОНИТОР, и выход из режима, производится как описано выше. Для запрещения доступа в режим МОНИТОР необходимо находясь в окне «Права доступа» нажать кнопку МЕНЬШЕ.

«Журнал аварий» -это окно  служит в качестве журнала аварийных событий. При входе в него отображается аварийная ситуация, которая произошла последней и дата произошедшей аварии.

«Предуп-я: 03/05» - индикация и блокировка предупредительных сигналов:03 - номер текущего предупреждения, 05 - общее кол-во предупреждений на данный момент.  Сигнал можно выбрать, нажав кнопку БОЛЬШЕ (МЕНЬШЕ), а заблокировать нажатием кнопки СБРОС ЗВОНКА. При вводе блокировки на конкретный сигнал около его текущего номера появляется символ "#" Снятие блокировки происходит автоматически после пропадания соответствующего сигнала.

Система окон индикации для ввода данных обжига керамики или сушки печи.

  Обжига керамики.

Имеются два окна:

«Ввод данных обжига: »                                                            «>Т задания: NNNN    »                                                              « Т остыв 1: NNNN    »                                                             « Т остыв 2: NNNN    »

«Ввод данных обжига:»                                                              «>t разогр: NNNN    »                                                               « t выдерж: NNNN    »                                                              « t охлажд: NNNN    »

  Сушка печи.

Имеются два окна:

«Ввод данных сушки:»                                                             «>Т сушки [NN] NNNN »                                                              « t разогр. 1,мин:NNNN»                                                             « t ввыдерж.1,мин:NNNN»

 «Ввод данных сушки:   »                                                         «>Т остыв.2 NNNN      »

В данных окнах параметр доступный для изменения помечен знаком «>». Перемещение от параметра к параметру и от окна к окну производится по кругу при помощи кнопок ВЫБОР ИНДИКАЦИИ (вперед) или ВВОД+ВЫБОР ИНДИКАЦИИ (назад). Изменение параметров производится кнопками БОЛЬШЕ / МЕНЬШЕ (младшие разряды) или кнопками ВВОД+БОЛЬШЕ / ВВОД+МЕНЬШЕ (старшие разряды) . Комбинацией кнопок ВВОД+СБРОС ЗВОНКА можно установить значения по умолчанию. Комбинацией кнопок СБРОС ЗВОНКА +ПУСК можно записать значения в флэш-память. Выйти из режима ввода данных можно нажав кнопку ПУСК.

Рабочий режим.

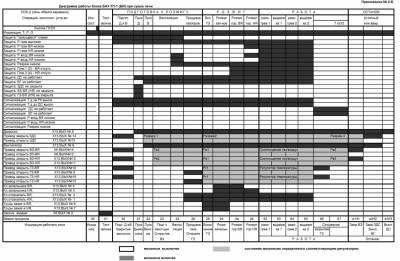

Подать питание на блок. Если есть необходимость - произвести тестирование или изменение уставок. Нажать кнопку ПУСК. Начнется выполнение алгоритма согласно диаграмме для данной программы с отображением информации на дисплее. Программа построена таким образом, что в каком бы окне не находился пользователь, при возникновении аварийной ситуации или штатного останова, программа перейдет в рабочее окно с отображением текущей информации. Если произошла аварийная ситуация, на дисплее отображается наименование аварийной ситуации, звенит звонок (его можно отключить при помощи кнопки СБРОС ЗВОНКА

После выхода на рабочий режим блок находится в автоматическом режиме (в верхней строке - надпись "Работа"). Особенности регулирования температуры в данной программе описаны в следующем разделе.

По окончанию работы, находясь в исходном состоянии произвести отключение блока от сети. Для этого необходимо нажать кнопку СТОП. На дисплее отобразится надпись "Выключить питание". Тумблером СЕТЬ произвести отключение.

*

Особенности регулирования температуры.

Отладочный режим.

Если флаг «График темпер-ры» (см. МОНИТОР.флаги) установлен в состояние «Нет» то , независимо от введенных данных обжига или сушки , регуляторы отрабатывают  «Т задания» (см. МОНИТОР. Уставки температурные).

Обжиг керамики.

Если флаг «График темпер-ры» установлен в состояние «Да» и выбран режим обжига керамики (выбирается автоматически при включении питания или после останова, см. окна индикации выше) то задания для регуляторов температуры изменяются в такой  последовательности :

    растет по линейному закону  от исходной температуры до «Т задания» (см. ввод данных обжига) за время «t разогрева». Т исходная принимается равной среднему значению температур в зоне ВЯ , в зоне НЯ и пода печи.

    остается равным значению «Т задания» на протяжении времени равному «t выдержки»

    падает по линейному закону  значения «Т задания» до значения «Т остыв.1» за время «t охлаждения». При этом работают только горелки верхнего яруса.

    При всех выключенных горелках производится обдувание печи до достижения температурами обоих ярусов и пода печи значения «Т остыв.2». Длительность этого этапа во времени не ограничена.

    Производится останов печи.

На всех этапах время которых ограничено счетчик времени и изменение задания температуры приостанавливается если температуры зон ВЯ и НЯ отличаются между собой или температурой пода печи на величину большую чем «Макс. перекос» (см. МОНИТОР: уставки температурные).

Сушка печи.

Если флаг «График темпер-ры» установлен в состояние «Да» и выбран режим сушки печи (см. окна индикации выше) то задания для регуляторов температуры изменяются в такой  последовательности:

    растет по линейному закону  от исходной температуры до «Т сушки 1» (см. ввод данных сушки) за время «t разогрева 1». Т исходная принимается равной среднему значению температур в зоне ВЯ, в зоне НЯ и пода печи.

   остается равным значению «Т сушки 1» на протяжении времени равному «t выдержки 1»

   растет по линейному закону  от «Т сушки 1» до «Т сушки 2» за время «t разогрева 2».

   остается равным значению «Т сушки 2» на протяжении времени равному «t выдержки 2»

   При всех выключенных горелках производится обдувание печи до достижения температурами обоих ярусов и пода печи значения «Т остыв.2». Длительность этого этапа во времени не ограничена.

   Производится останов печи.

На всех этапах время которых ограничено счетчик времени и изменение задания температуры приостанавливается если температуры зон ВЯ и НЯ отличаются между собой или температурой пода печи на величину большую чем «Макс. перекос» (см. МОНИТОР: уставки температурные)
