Существует целый ряд программ для работы с горелкой ГБФ. Особенности их работы наиболее полно представлены на примере программы ГБФ.

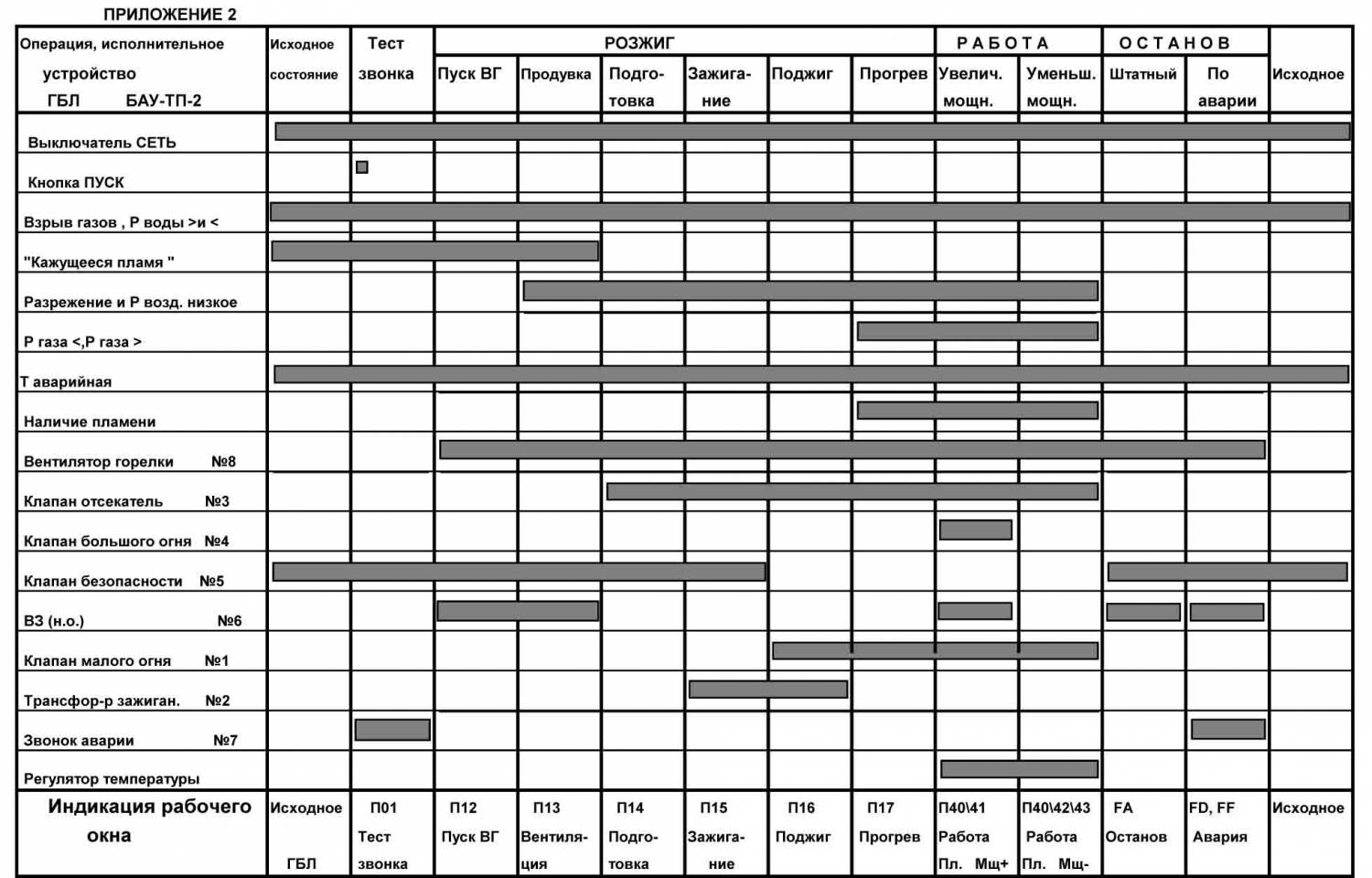

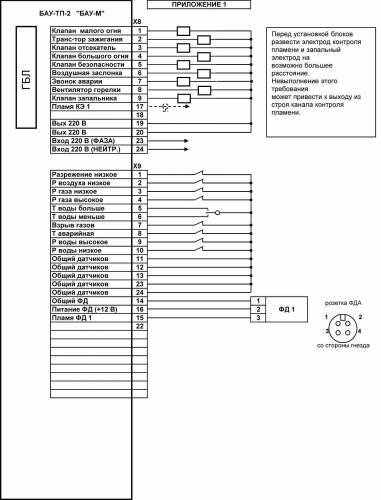

 На приведенных рисунках изображены диаграмма работы и схема подключения автоматики с программой управления ГБФ.

Для настройки автоматики, к конкретным условиям работы, существует меню «МОНИТОР» имеющее ряд подменю:

Инверсии входов  - установка состояния входных датчиков («норм. замкнут» или «норм. разомкнут»)

Демпфирования    - установка времен демпфирования (в данном разделе производится установка времен демпфирования (задержек на срабатывание) входных дискретных сигналов.

Флагов                   - установка режимов работы

Т авар. Ан.            - выбор датчика Т аварийной.

Т рег. Ан.               - выбор датчика Т регулятора

Кл. без-ти н.о.      - исполнение кл. безопасности

Чистить ресурс   - очистка счетчика моторесурса

Временные            - установка времен по диаграмме

Температурные     - установка температур

Тип датчиков ТС  - выбор типа термосопротивления

Темп. демпф.         - установка параметров температурных фильтров

Калибровка ТС      - калибровка измерителей

Код доступа          - установка кода доступа (пароля)

Выбор датчика Т аварийной

В этом разделе производится выбор датчика Т аварийной. Если выбрать "Да", то Т аварийная будет контролироваться от внешнего термосопротивления (ТСМ, ТСП), если выбрать "Нет", то от дискретного датчика (ТУДЕ). Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

Выбор датчика Т регулятора

В этом разделе производится выбор датчика Т регулятора. Если выбрать "Да", то регулятор температуры будет работать от внешнего термосопротивления (ТСМ, ТСП), если выбрать "Нет", то от дискретного датчика (ТГП). Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

Исполнение клапана безопасности

Устанавливаем при помощи кнопки ВЫБОР ИНДИКАЦИИ в верхней строке надпись «Кл. без-ти н.о.». В этом окне можно выбрать исполнение клапана безопасности (нормально открытое или нормально закрытое). В нижней строке надпись «Да» или «Нет». Если «Да», то клапан безопасности нормально открытого исполнения, если «Нет», то нормально закрытого исполнения. Изменение надписи в нижней строке осуществляется при помощи кнопок БОЛЬШЕ или МЕНЬШЕ.

Очистка счетчика моторесурса

Устанавливаем при помощи кнопки ВЫБОР ИНДИКАЦИИ в верхней строке надпись «Чистить ресурс». В этом окне, при возникновении потребности очистить («обнулить») счетчики моторесурса работы блока (котла), производится установка надписи «Да». Нажимаем кнопку ПУСК. Нажимаем кнопку СБРОС ЗВОНКА и, не отпуская ее, нажимаем кнопку ПУСК (т.е. записываем). Выходим из режима МОНИТОР. Находясь в исходном положении, нажимаем кнопку СТОП. На индикаторе появляется надпись "Выключить питание". Выключаем блок. Через 20-30 секунд включаем блок. Опять входим в режим МОНИТОР. Во «Флагах» выбираем режим «Чистить ресурс». Устанавливаем в нижней строке «Нет». Нажимаем ПУСК. Нажимаем кнопку СБРОС ЗВОНКА и, не отпуская ее, нажимаем ПУСК (т.е. записываем). Очистка счетчика моторесурса произведена.

После установки режимов работы нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость произвести запись.

Установка переменных временных величин.

В этом разделе производится установка переменных временных величин, которые заложены в алгоритме управления. Устанавливаем кнопкой ВЫБОР ИНДИКАЦИИ в верхней строке надпись «Временные». Нажать кнопку СТОП. В верхней строке будут отображаться надписи характеризующие выполнение шагов по алгоритму (диаграмме), а в нижней строке отображаться надпись в цифровом виде указывающая длительность данного шага. Длительность можно изменять при помощи кнопок БОЛЬШЕ или МЕНЬШЕ. При этом изменяется основание, а множитель остается неизменным. Множитель определяет, чему равна одна единица при работе таймера. Путем листания, при помощи кнопки ВЫБОР ИНДИКАЦИИ, в окно можно установить тот шаг, длительность которого необходимо увеличить или уменьшить. После установки времен работы нажать кнопку ПУСК. Блок пе­рейдет в предыдущее состояние. Если есть необходимость произвести запись.

Установка температур. (Режим аналоговых регуляторов температур)

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Температурные». Нажать кнопку СТОП. В верхней строке будет отображаться надпись, характеризующая температурный параметр, значение которого мы можем установить. Листание произво­дится при помощи кнопки ВЫБОР ИНДИКАЦИИ. В нижней строке отображается значение температуры в градусах. Значение температуры можно увеличить или уменьшить при помощи кнопок БОЛЬШЕ и МЕНЬШЕ. После установки температур нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

Уставка "Макс. задание" ограничивает значение задания, которое можно установить в окне задания температуры в рабочем режиме. Данная уставка предназначена для защиты от неквалифицированных действий оператора

Внимание!!! ответственность за корректную установку уставки "Макс. задание" лежит на пусконаладчике!

Выбор типа термометра сопротивления. (При наличии дополнительного узла измерения температур (разъём Х10)).

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись "Тип датчика ТС". Нажать кнопку СТОП. В верхней строке появится надпись, характеризующую, какой параметр измеряет данный вход. В нижней строке необходимо при помощи кнопок БОЛЬШЕ или МЕНЬШЕ выбрать тип используемого по этому входу термометра сопротивления. Выбор производится из четырех разновидностей-ТСМ100, ТСП100, ТСМ50, ТСП50. После выбора типа термометра нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

Установка параметров температурных фильтров. (При наличии дополнительного узла измерения температур (разъём Х10)).

В этом разделе производится установка параметров температурных фильтров. Каждые 1,6 сек блок вычисляет значение температуры по каждому из используемых каналов. Если новая вычисленная блоком температура отличается от старой более чем на 10 градусов, то блок считает новое значение результатом дребезга и отбрасывает его, принимая за истинное старое значение. Параметром температурного фильтра является время, по истечении которого обновление гарантированно происходит обновление значения температур. Т.е. фильтр удаляет помехи, длительность которых МЕНЕЕ значения параметра фильтра.

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись "Темп. демпф.". Нажать кнопку СТОП. В верхней строке появится надпись, характеризующая, какой параметр измеряет данный вход. В нижней строке отображается значение параметра температурного фильтра в секундах, которое можно менять при помощи кнопок БОЛЬШЕ или МЕНЬШЕ. После установки параметров нажать кнопку ПУСК. Блок перейдет в предыдущее состояние. Если есть необходимость - произвести запись.

Калибровка измерителей. (При наличии дополнительного узла измерения температур (разъём Х10)).

Существует режим калибровки показаний термометров. Он служит для компенсации длины проводов при подсоединении датчиков ТСМ или ТСП. Для этого необходимо вместо датчика ТСМ или ТСП подсоединить магазин сопротивлений или прецизионный резистор (например, R=100 Ом). Войти в МОНИТОР, выбрать раздел "Калибровка ТС" и произвести настройку каждого канала. Нажимаем кнопки БОЛЬШЕ, МЕНЬШЕ или ВВОД+МЕНЬШЕ, ВВОД+БОЛЬШЕ до получения значения подключенного сопротивления в нижнем ряду в среднем числе. Если есть необходимость произвести запись.

Установка (изменение) кода доступа (пароля).

При помощи кнопки ВЫБОР ИНДИКАЦИИ установить в нижней строке надпись «Код доступа». Нажать кнопку СТОП. На индикаторе в верхней строке появится надпись «Код доступа», в нижней строке - надпись "0000". Как устанавливать код доступа (пароль) - описано выше. Закончив тестирование и установки всех необходимых для работы параметров, блок готов к работе. Для выхода из режима МОНИТОР нажать кнопку «Пуск».

Описание окон индикации.

Просмотр окон индикации осуществляется при помощи кнопки ВЫБОР ИНДИКАЦИИ в прямом направлении. Если нажать кнопку ВВОД и, не отпуская ее, нажать кнопку ВЫБОР ИНДИКАЦИИ, то просмотр окон осуществляется в обратном порядке.

Рабочее окно.

При подаче питания на индикаторе кратковременно высвечивается надпись «Начало работы», а затем в верхней строке появляется надпись «Исходное:00». В нижней строке - наименование программы, установленной в блоке. Это окно является рабочим окном и в нем отображается вся текущая информация, связанная с выполнением алгоритма работы технологического оборудования. В верхней строке отображается надпись, определяющая выполнение определенного участка алгоритма. В правой части верхней строки, после двоеточия, цифробуквенный шаг выполнения алгоритма. В нижней строке отображается информация:

о наличии пламени (Пл1, Пл2 )

о состоянии регулятора ( Мщ–, Мщ+)

в правом нижнем углу - таймер

При возникновении аварии в рабочем окне будет отображаться в верхней строке надпись - «Авария», в нижней строке - наименование аварийной ситуации.

Помимо рабочего окна при помощи кнопки ВЫБОР ИНДИКАЦИИ можно выбрать ряд других окон, в которых отображается необходимая для данной программы информация. Например:

"Окно Регулятора "

Верхняя строка:  «Т регул.   :» (температура на регулирующем датчике)

Нижняя строка: «Т задания :» (в этом окне при помощи кнопок  БОЛЬШЕ или МЕНЬШЕ можно установить температуру задания. Чтобы при следующем включении она оставалась такой же, необходимо нажать кнопку ВВОД и, не отпуская её, нажать кнопку СБРОС ЗВОНКА. Произойдет запись задания температуры во FLASH-память).

«Т аварийная»      (температура на датчике, контролирующем превышение температуры)

«Моторесурс,   ч/м»          моторесурс в часах и минутах.

*

Рабочий режим.

Подать питание на блок. Если есть необходимость - произвести тестирование или изменение уставок. Нажать кнопку ПУСК. Начнется выполнение алгоритма согласно диаграмме для данной программы с отображением информации на дисплее. Программа построена таким образом, что в каком бы окне не находился пользователь, при возникновении аварийной ситуации или штатного останова, программа перейдет в рабочее окно с отображением текущей информации. Если произошла аварийная ситуация, на дисплее отображается наименование аварийной ситуации, звенит звонок (его можно отключить при помощи кнопки СБРОС ЗВОНКА). Если аварийная ситуация произошла до подачи газа в топку, то послетопочная вентиляция не производится, а оператор, ознакомившись с надписью на дисплее, имеет возможность снять надпись об аварийной ситуации при помощи кнопки СБРОС ИНДИКАЦИИ. Если аварийная ситуация произошла после подачи газа, то с выдачей информации на дисплей осуществляется послетопочная вентиляция и сброс аварийной индикации возможен только после окончании продувки.

При розжиге возможно появление аварии «Пл1 кажущееся» или «Пл2 кажущееся». Это говорит о том, что канал контроля пламени (или первый или второй) неисправен, или неисправны цепи подключения датчиков пламени. Для проверки необходимо войти в режим ТЕСТ и проверить каналы контроля пламени.

Авария «Неиспр ТС» (неисправность термосопротивления) происходит, если показания температуры ниже -50 ⁰С или  выше +250 ⁰С для ТСМ (+600 ⁰С для ТСП).

После выхода на рабочий режим блок находится в автоматическом режиме (в верхней строке - надпись «Авт.»). При необходимости можно перейти на ручной режим работы. Для этого надо нажать кнопку ПУСК. В верхней строке появится надпись «Руч.».

Для увеличения мощности нажать кнопку БОЛЬШЕ, для уменьшения – кнопку МЕНЬШЕ.

Для перехода в автоматический режим нажмите ПУСК.

По окончанию работы, находясь в исходном состоянии произвести отключение блока от сети. Для этого необходимо нажать кнопку СТОП. На дисплее отобразится надпись "Выключить питание". Тумблером СЕТЬ произвести отключение.
